삼성 벽걸이에어컨 분해청소 (삼성 AR06J1130HA)



목차
삼성 벽걸이에어컨 분해방법





삼성 벽걸이에어컨 분해방법(모델명: AR06J1130HA)



안녕하세요, 삼성 트라이앵글 벽걸이에어컨 분해 방법을 알려드릴께요.

모델명: AR06J1130HA)



(클릭)영상으로 보기





1

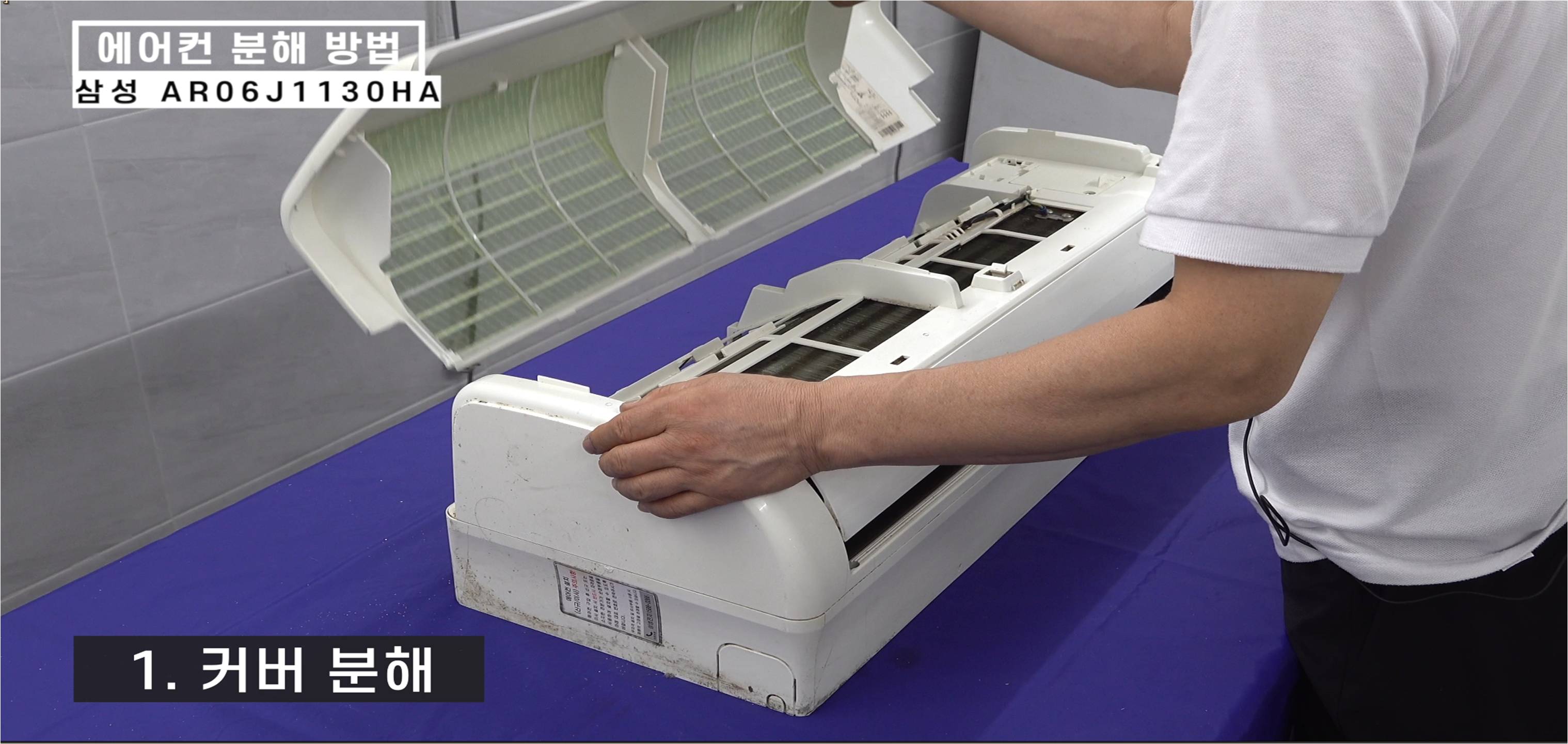

앞에 그릴을 열어서 확인을 해 주시면 되고





2

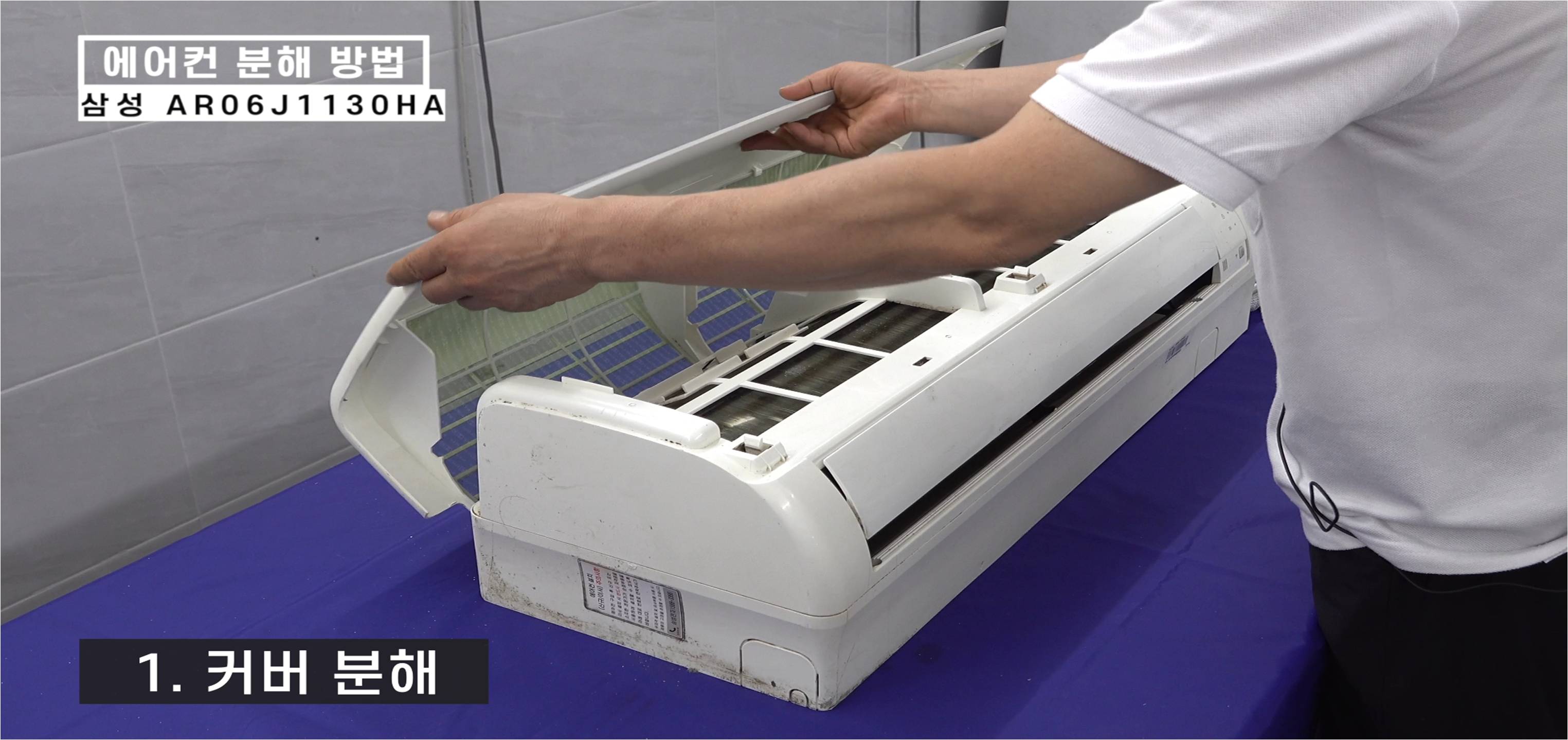

상푸 판넬은 살짝 들면 빠지게 됩니다.





3

이건 '어스선'인데 어스선도 요 앞쪽으로 나와있네요

이전에 분해하신 분이 조립 하시면서 아마 좀 실수를 하신 것 같아요.

이런 거는 안쪽으로 빼시는 게 더 낫습니다.





4

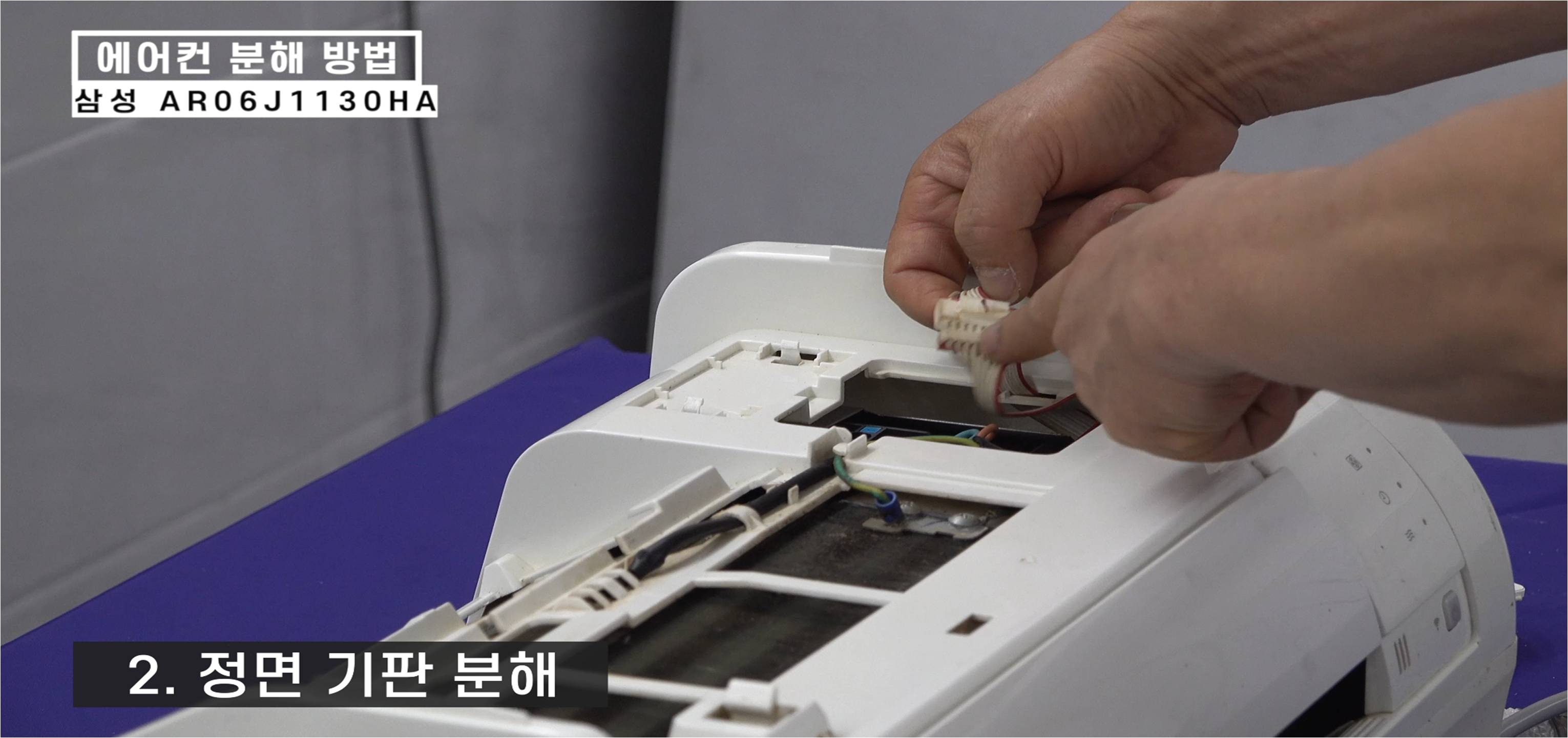

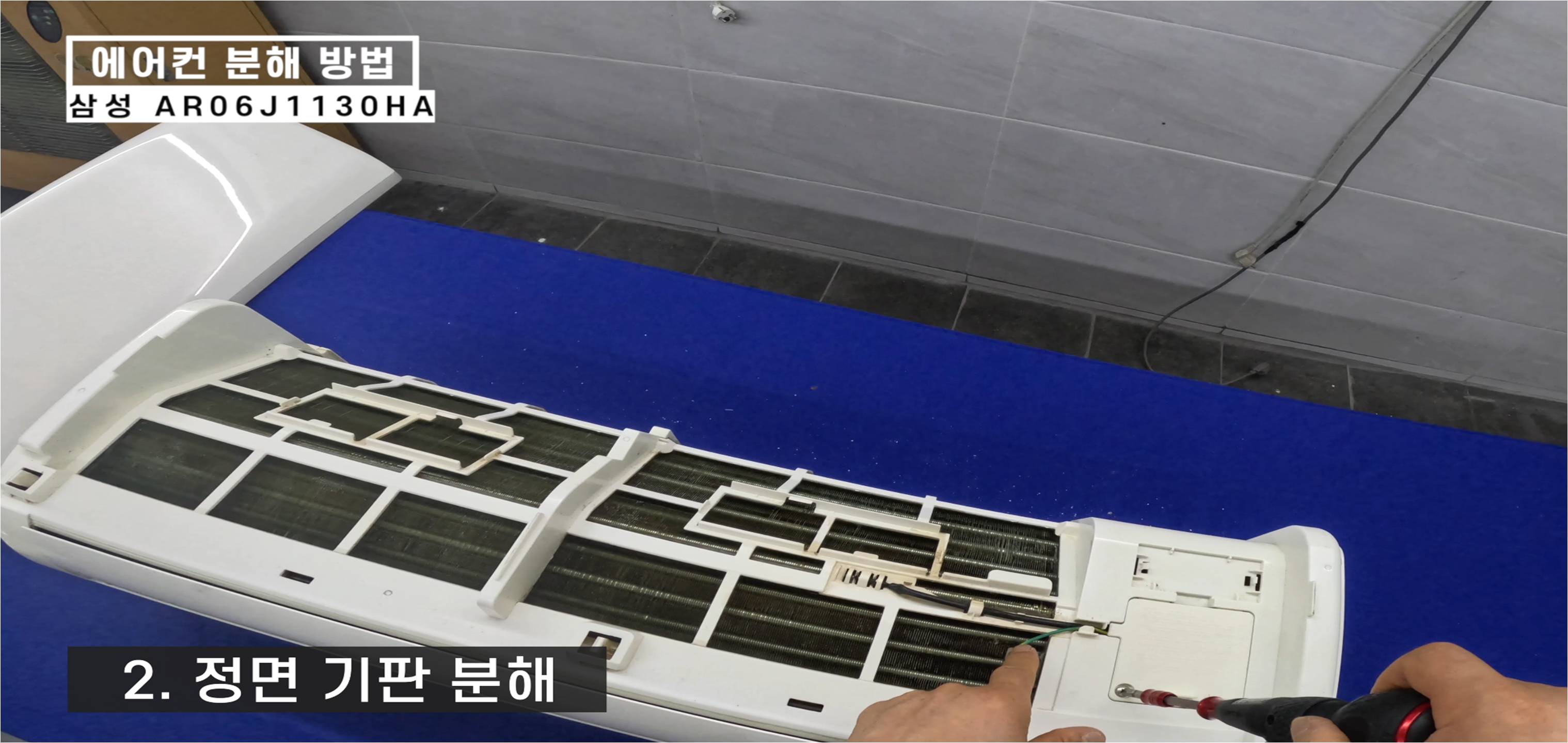

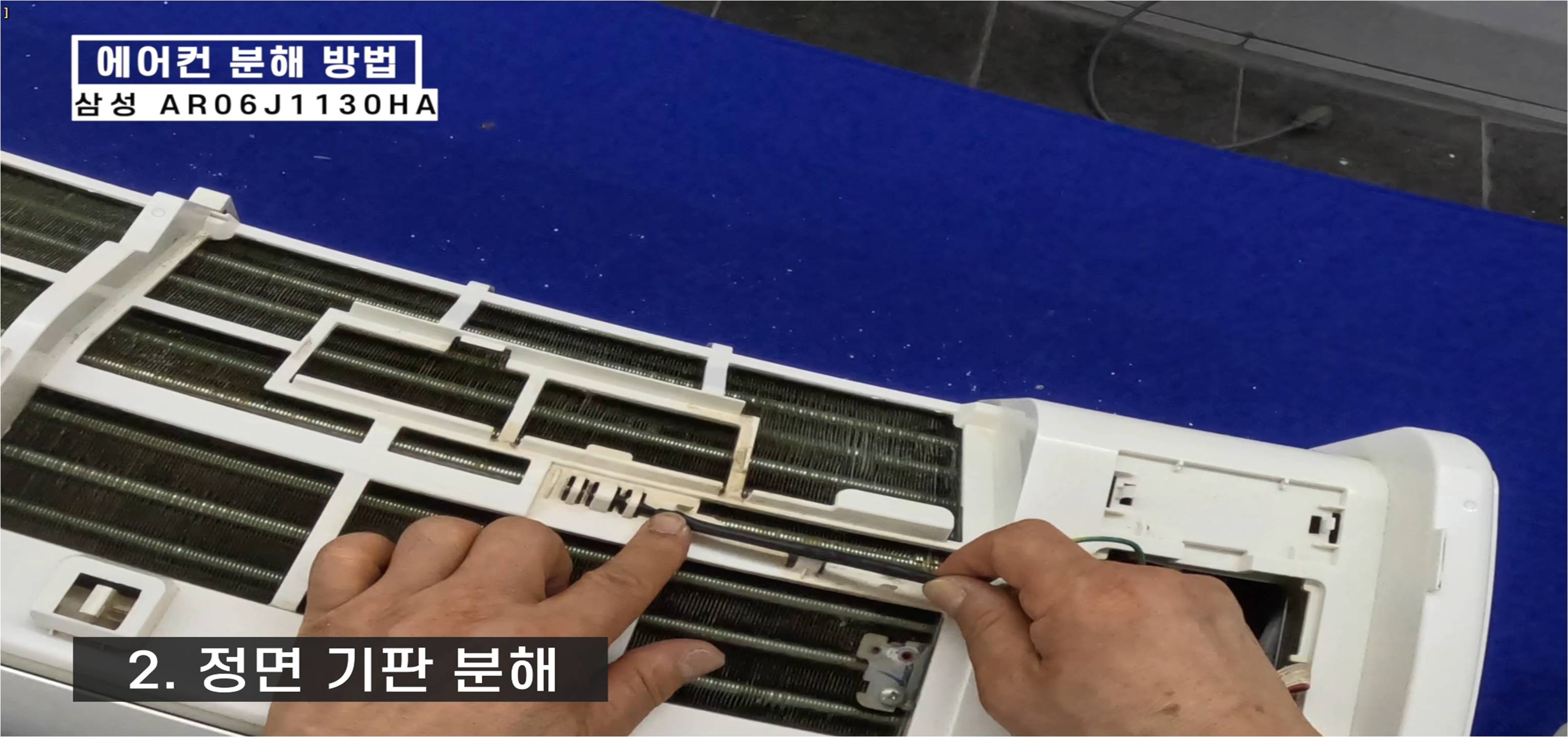

안쪽에 보시면 통신(기판)과 연결돼 있는 컨넥트가 있습니다.





5

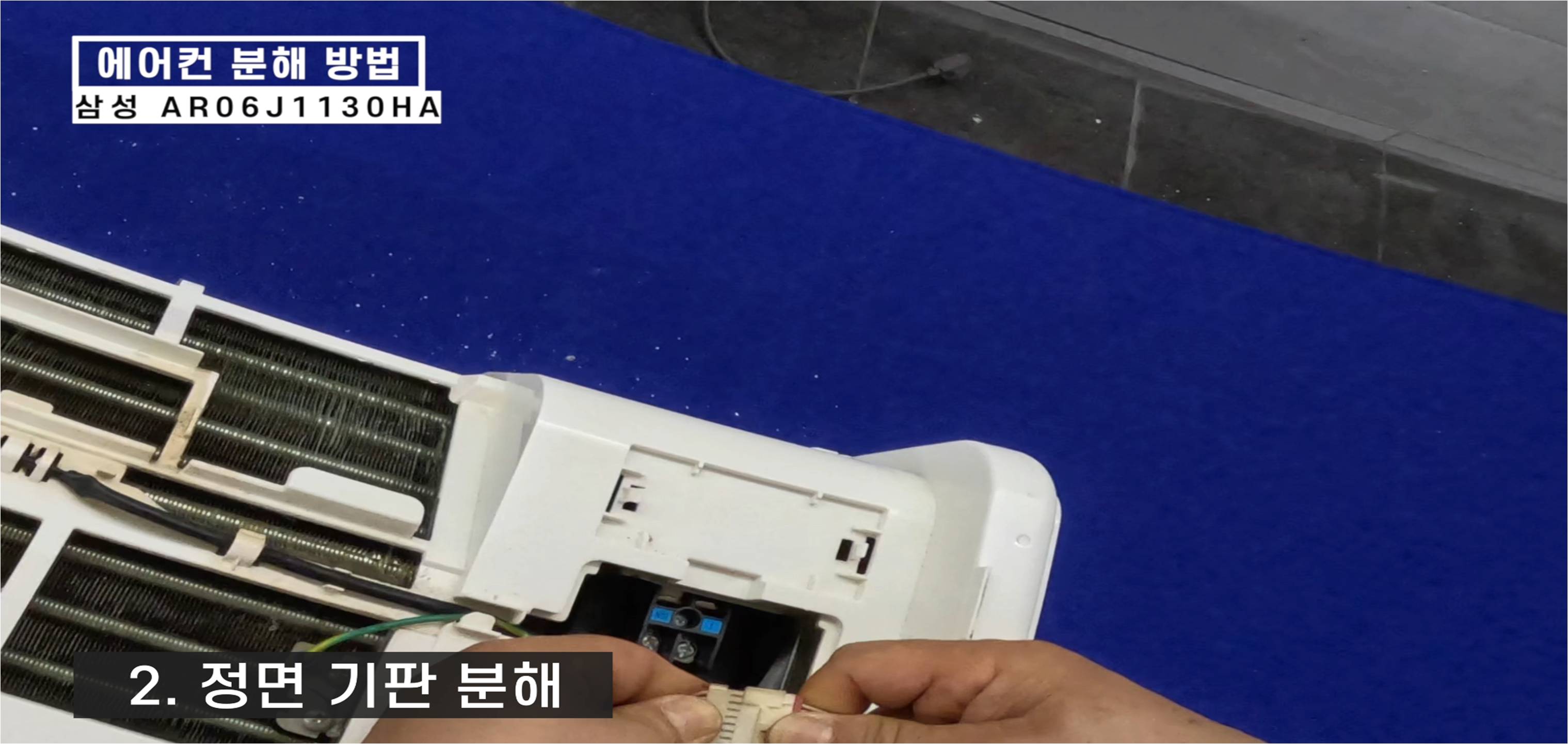

이 컨넥트는 좌우로 흔들면서 빼시면 더 쉽게 분리가 됩니다.





6

온도 센서는 본체에 붙어 있습니다.





7

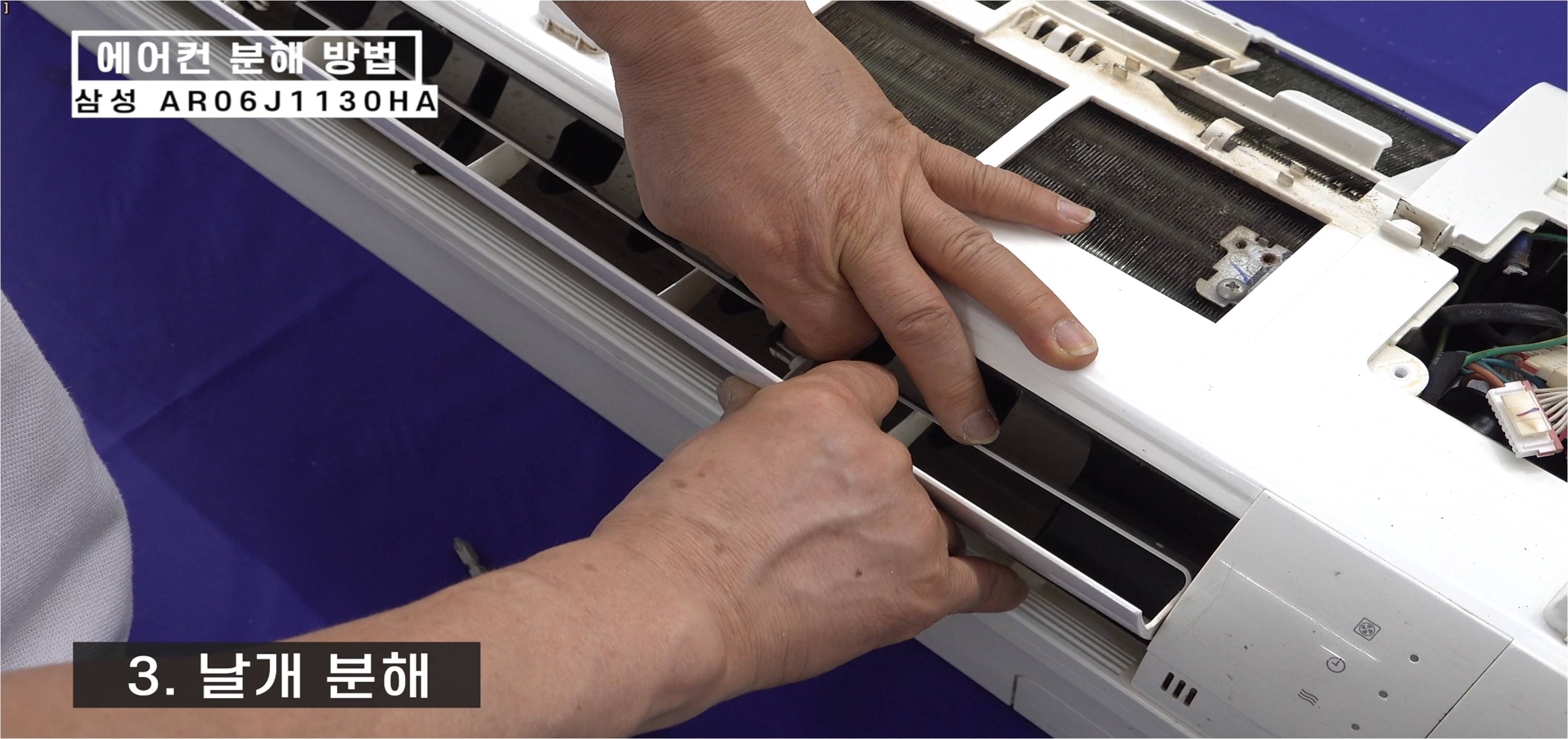

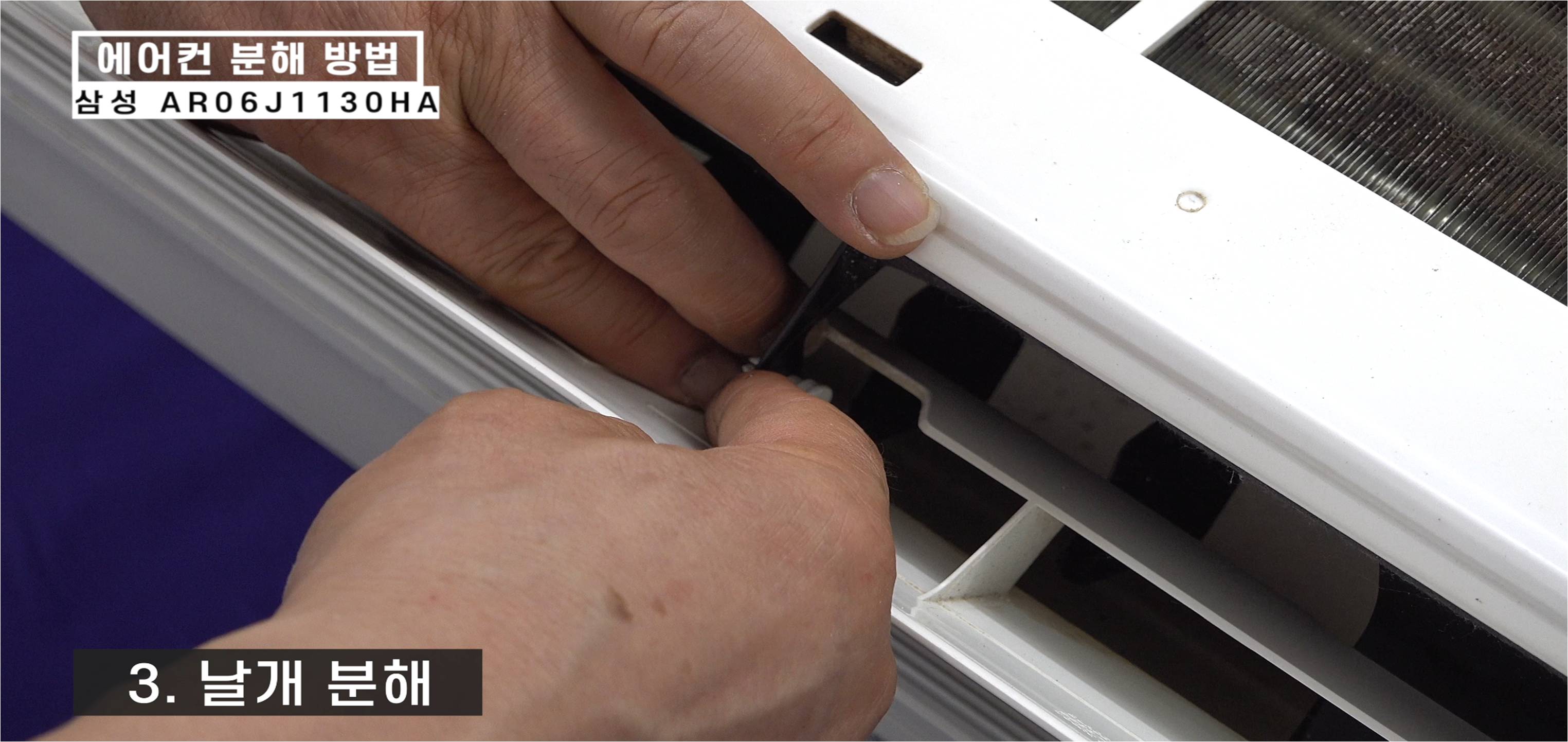

이 양쪽을 이렇게 눌러서





8

살짝 이거 빼신 다음에





9

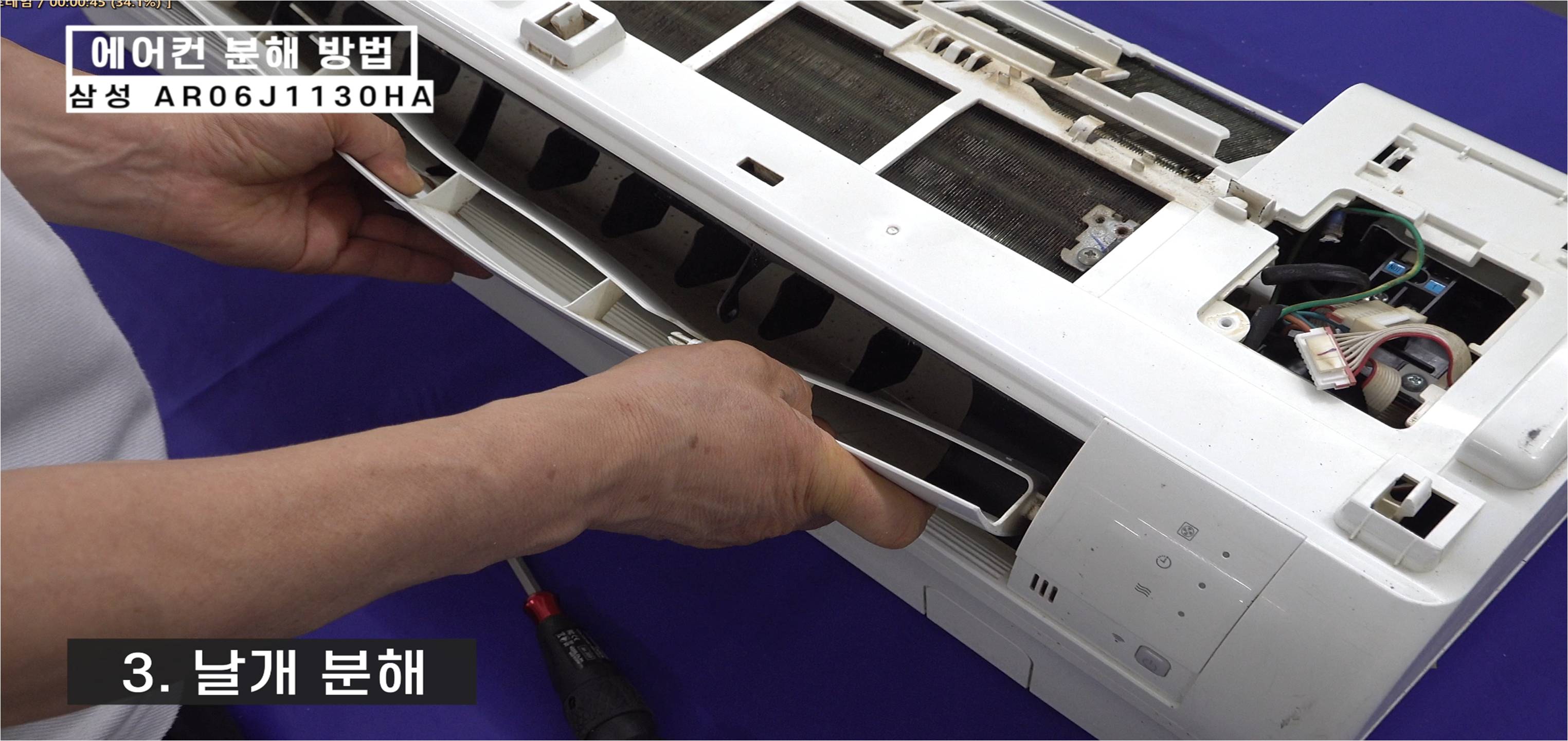

날개를 휘어서 이쪽을 조금 빼놔주시는 게 좀 부드러워요.





10

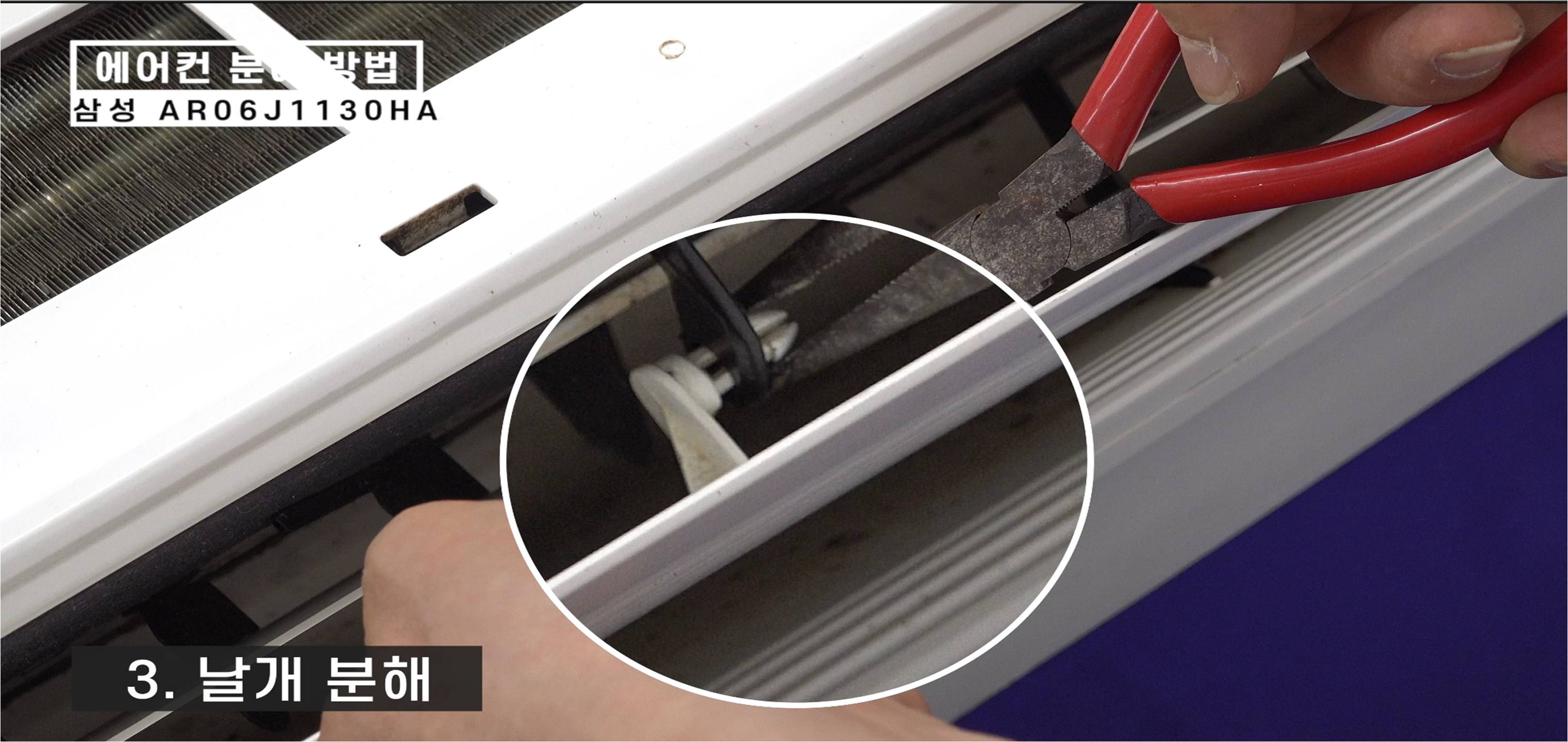

그냥 빼시는 것보다 이렇게 롱로즈를 사용해 눌러주면 쉽게 빼낼 수 있습니다.



11

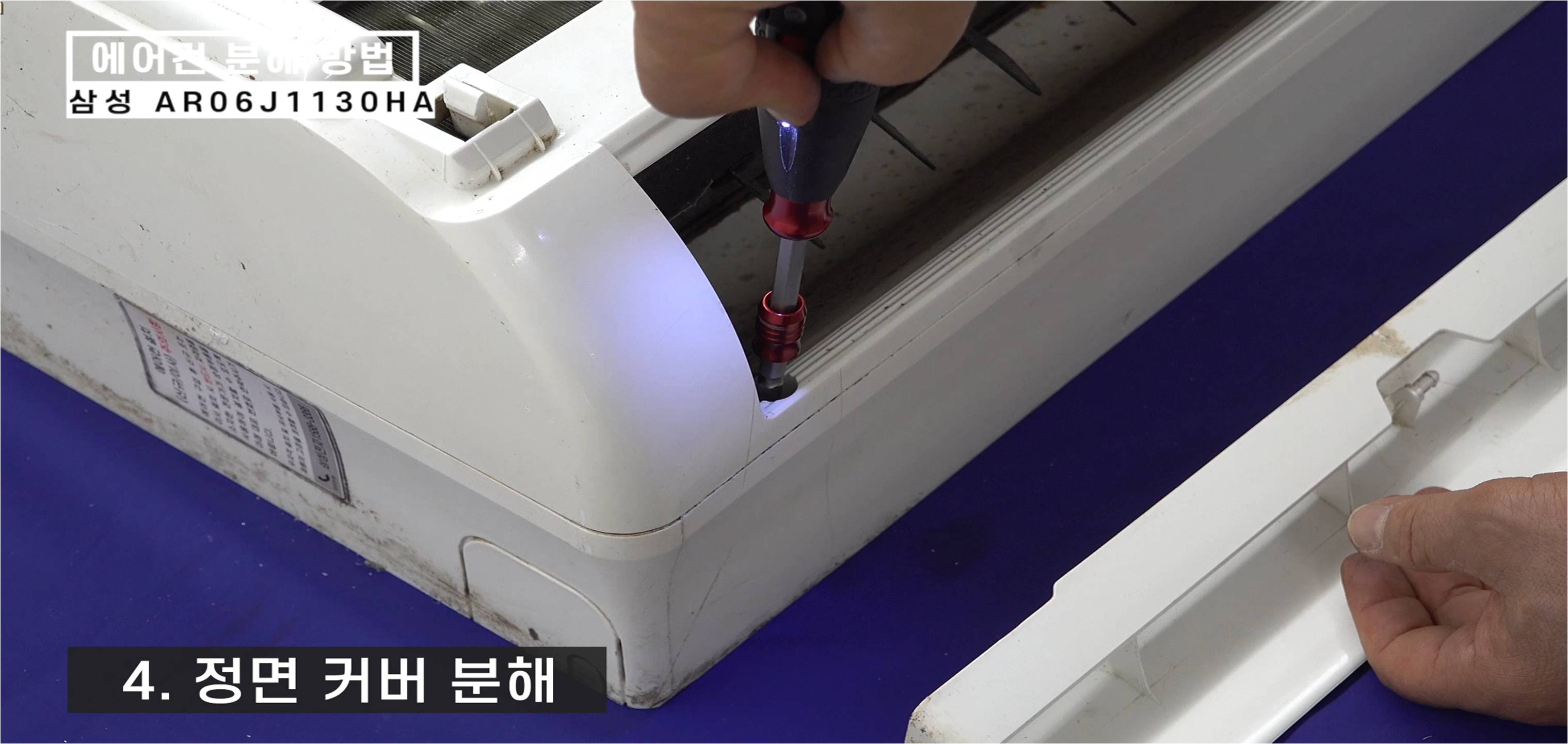

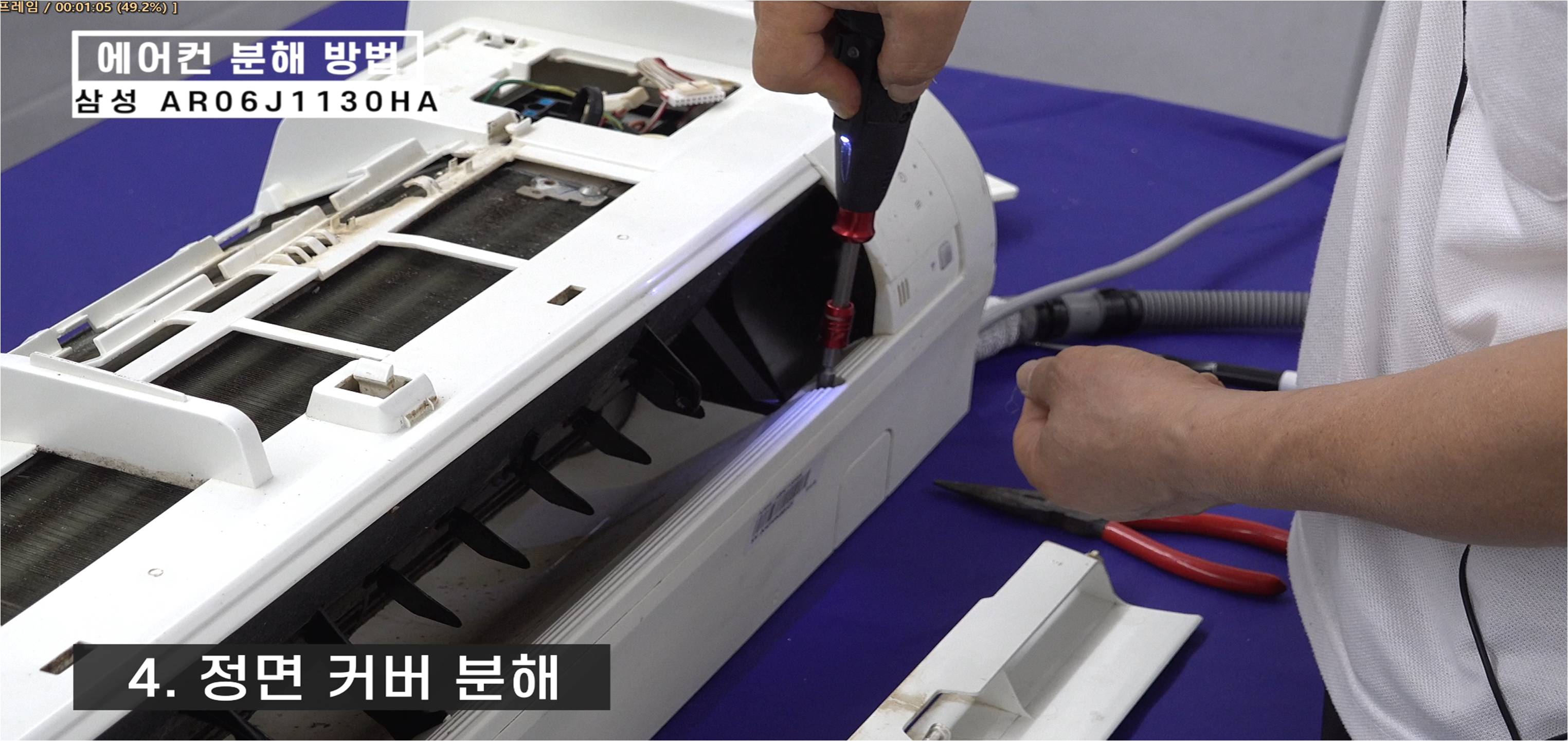

좌측에 있는 나사를 드라이버로 풀어줍니다





12

우측에 있는 나사를 드라이버로 풀어줍니다.





13

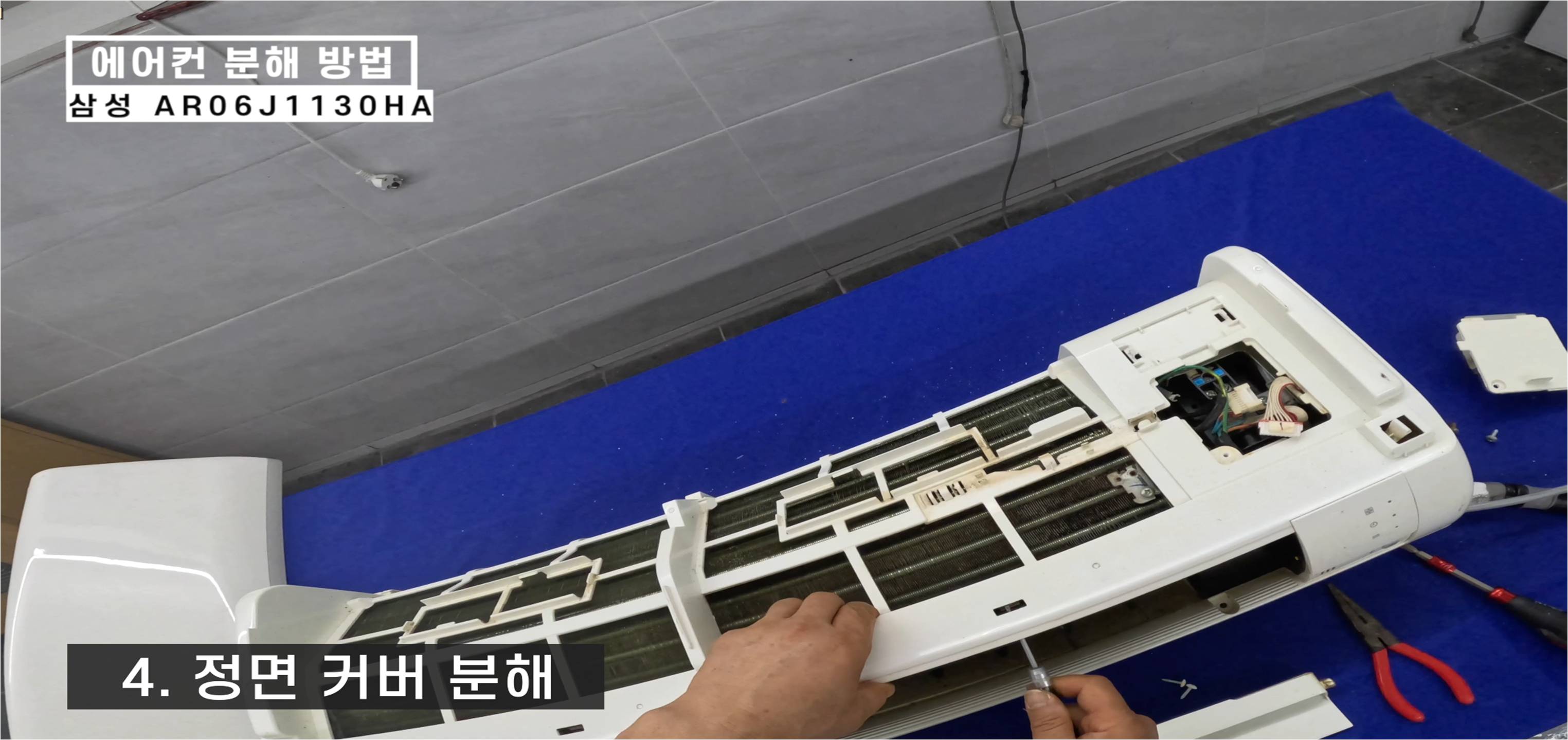

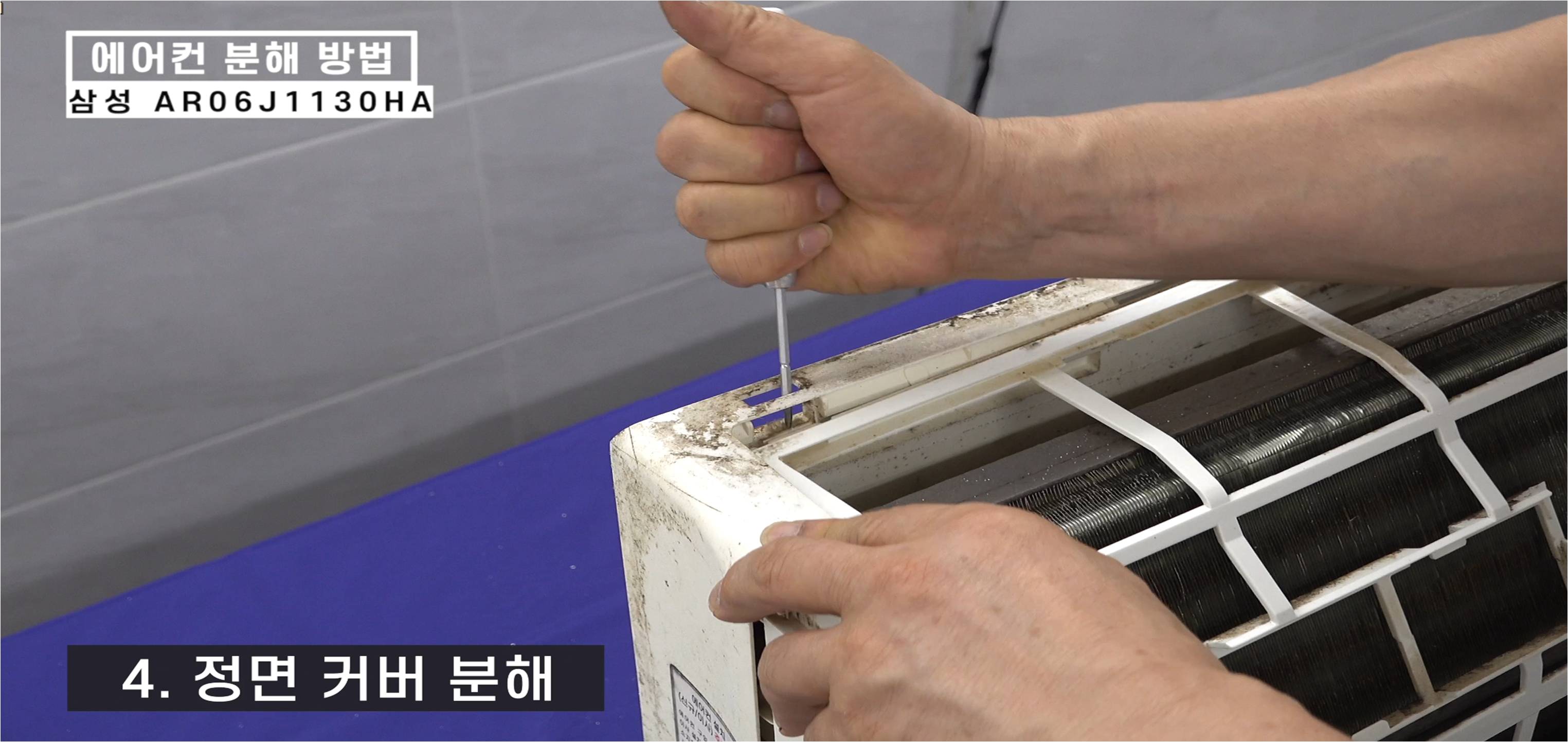

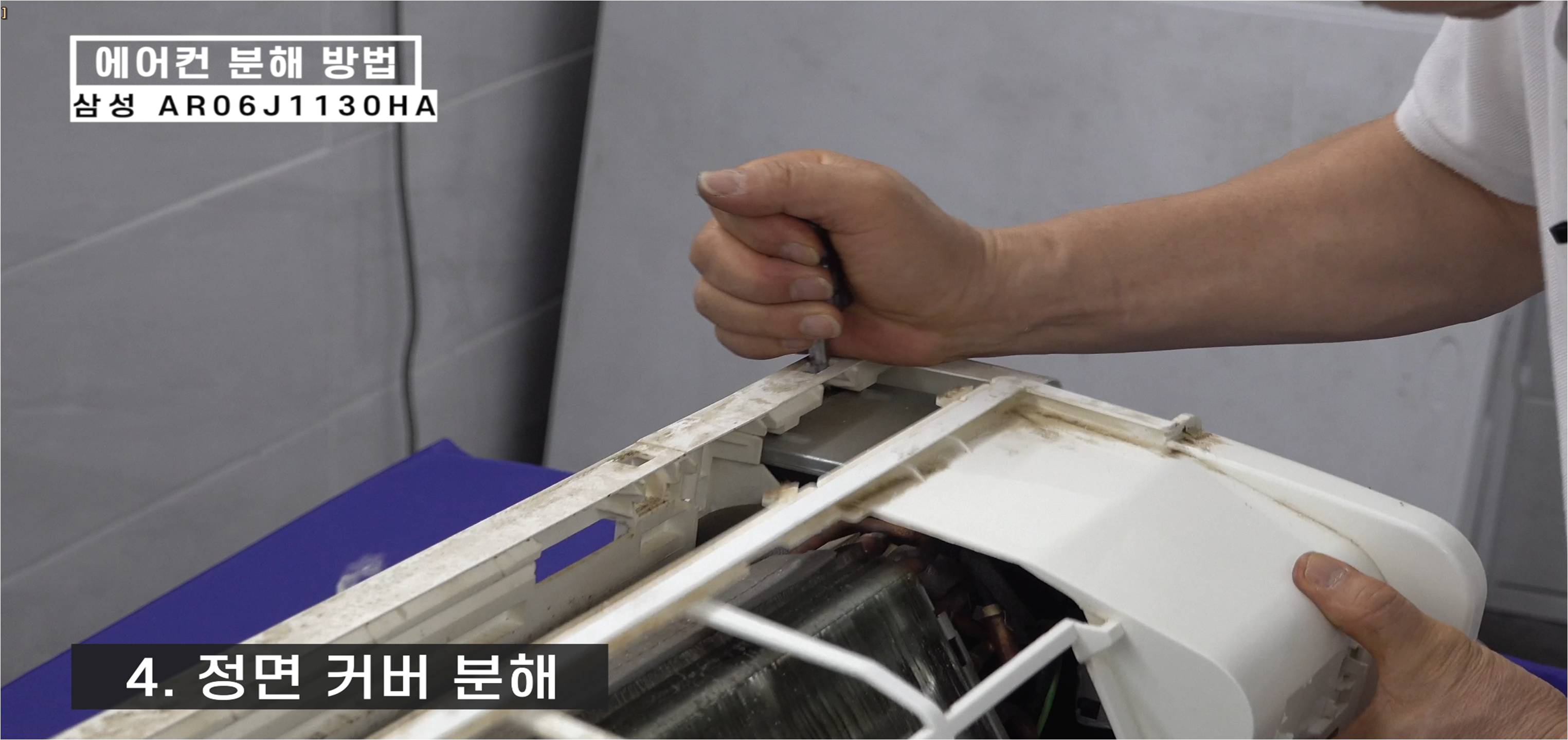

일자 드라이버 집어넣고, 그다음에 몸쪽으로 제끼면 판넬이 이렇게 올라오게 됩니다.





14

위쪽에는 후쿠로 돼 있어서 일자 드라이버를 밑으로 내려주면서 아래 방향으로 내려줍니다.





15

중앙부분과 우측도 동일하게 해줍니다.



16

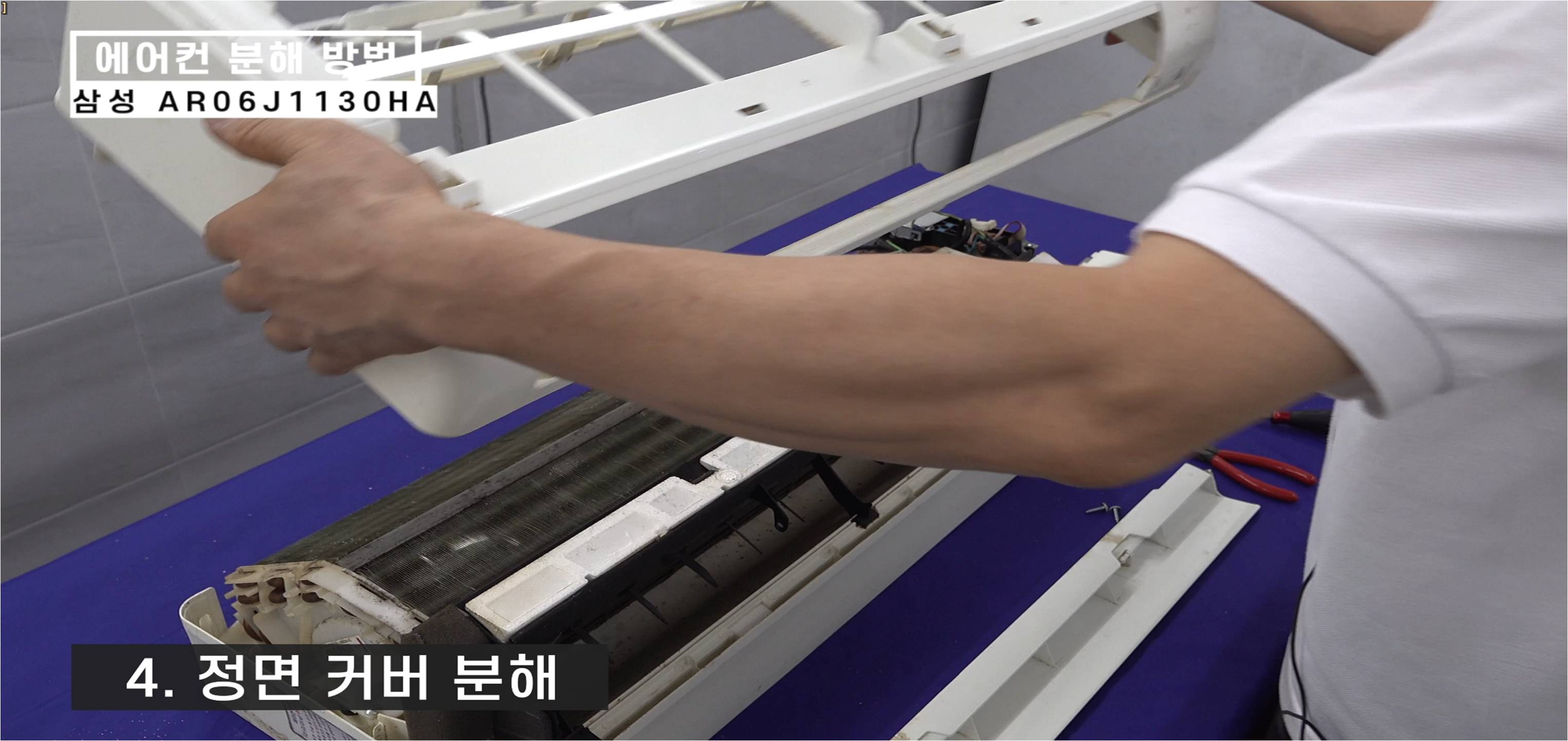

프론트 판넬을 당기면 완전히 탈거가 됩니다.



17

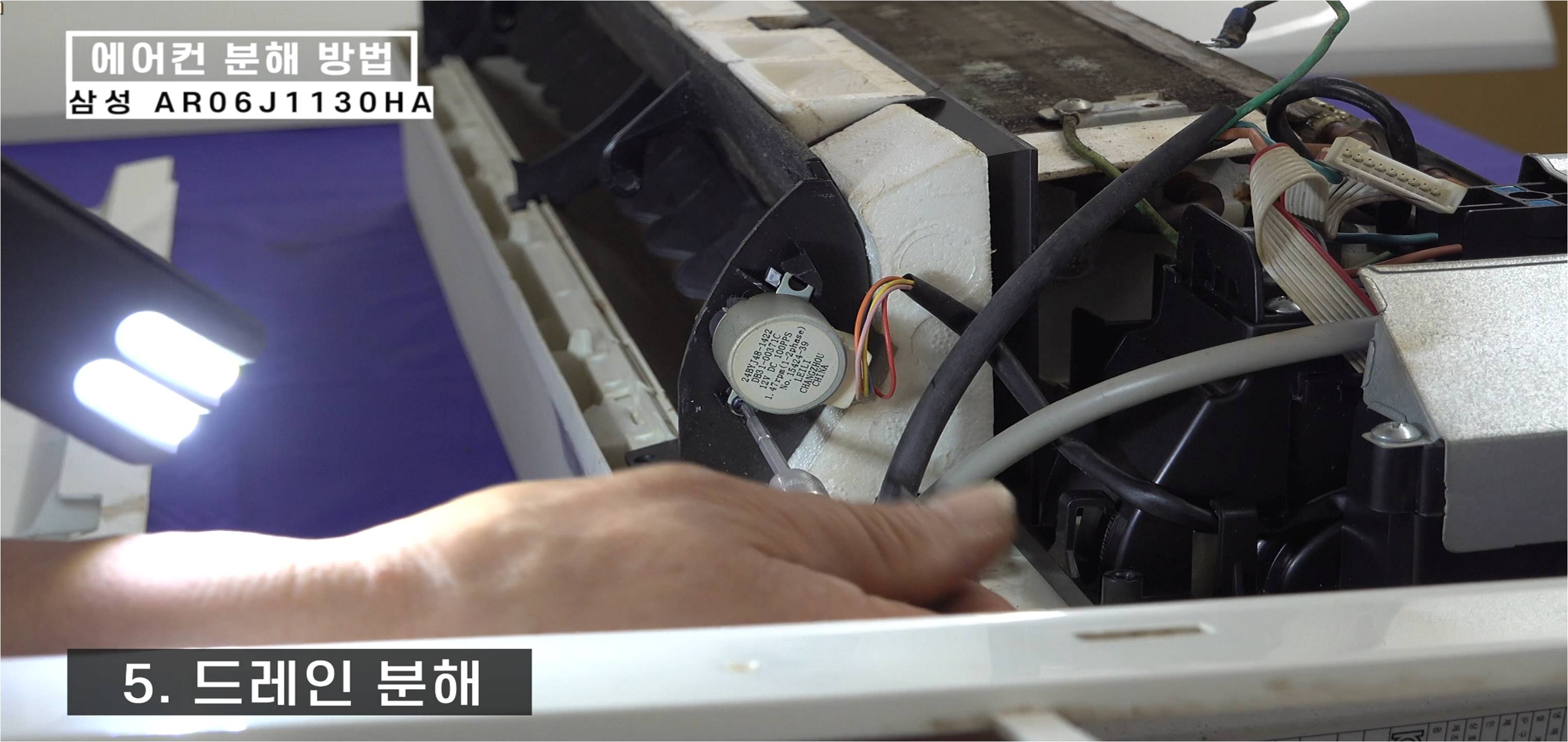

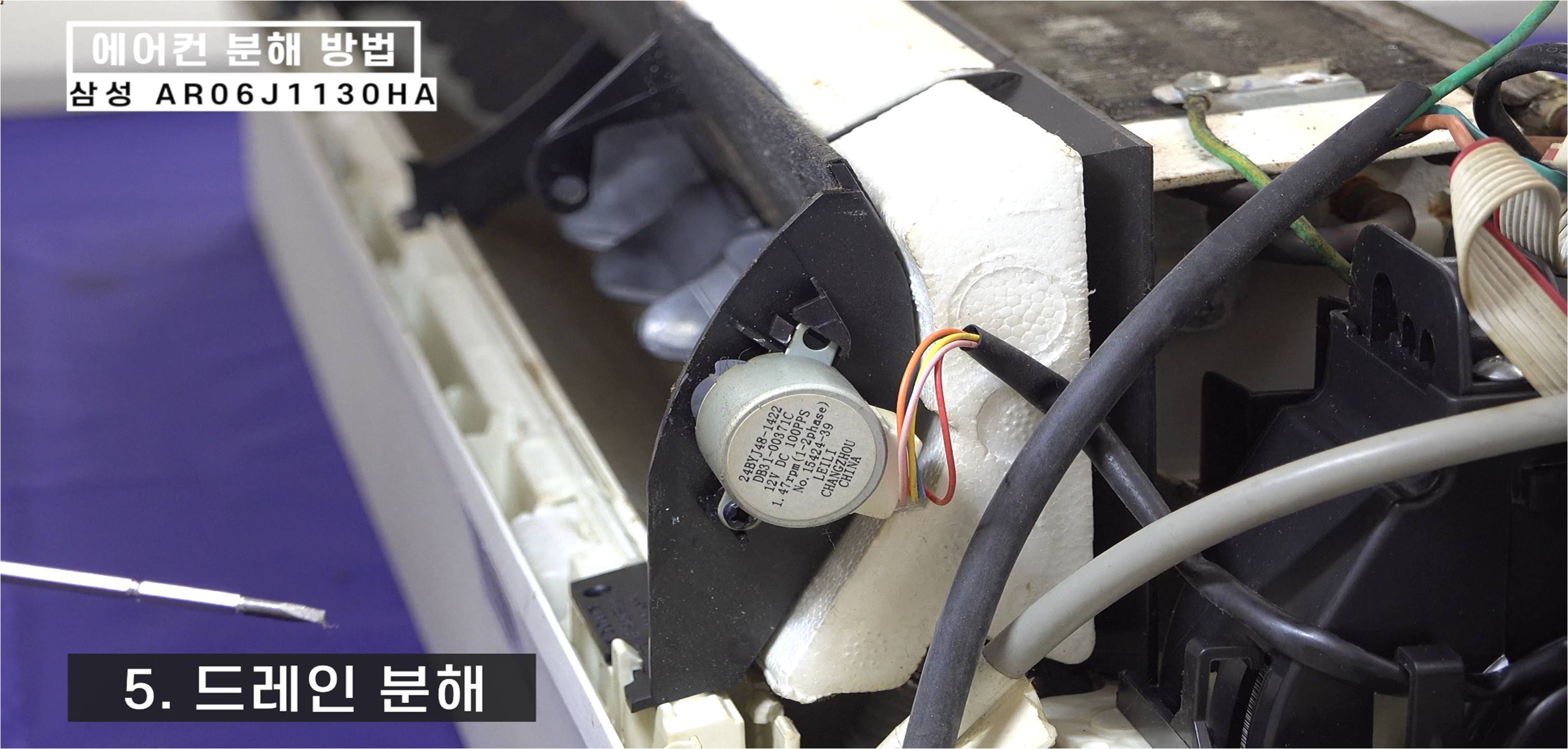

측면 모터에 있는 나사를 풀어 모터를 탈거하는게 효율적인 작업 방법입니다..





18

일반 나사 크기하고는 조금 다르기 때문에 주먹 드라이브를 해서 풀어줍니다.

나사가 굉장히 작기 때문에 잃어버리지 않도록 주의합니다.





19

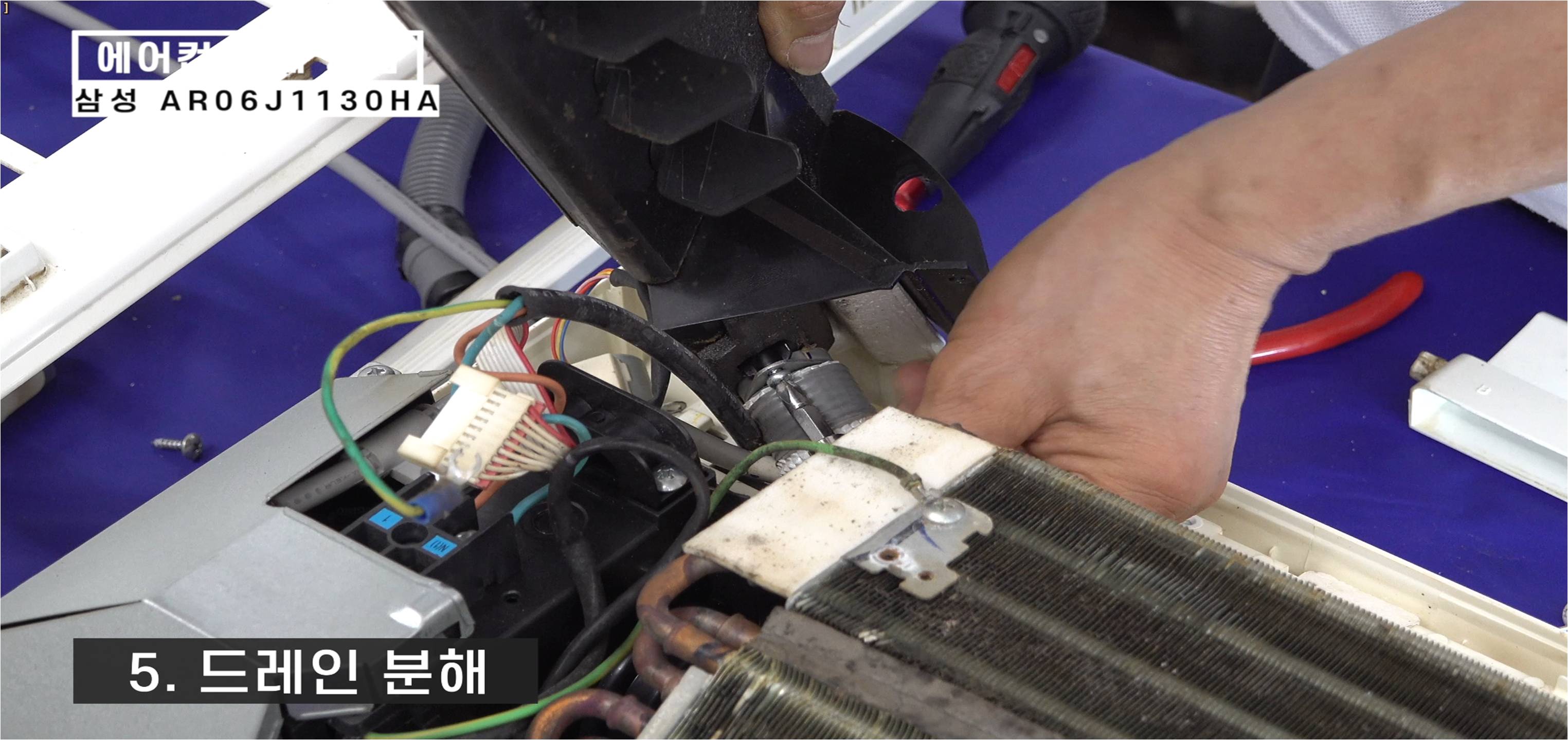

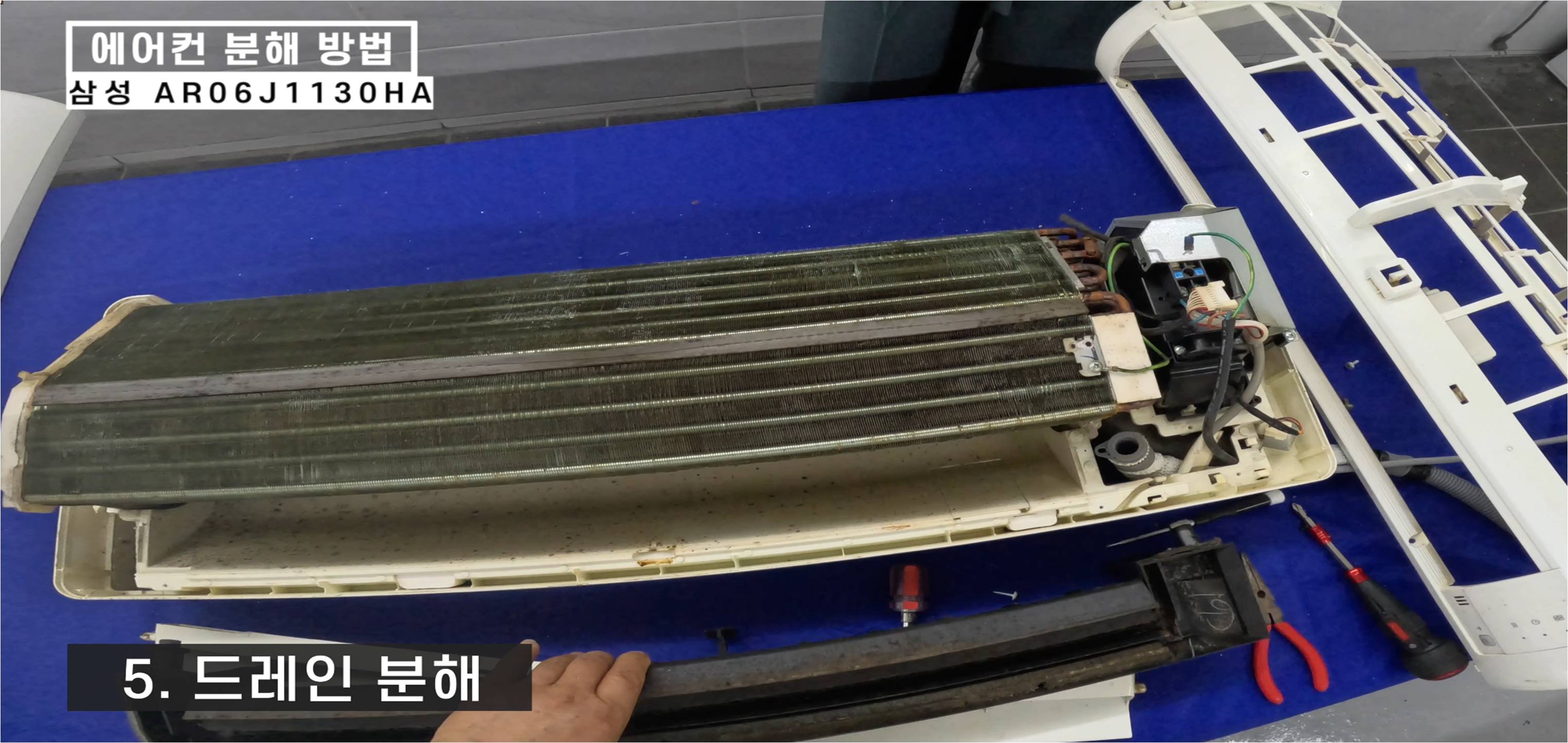

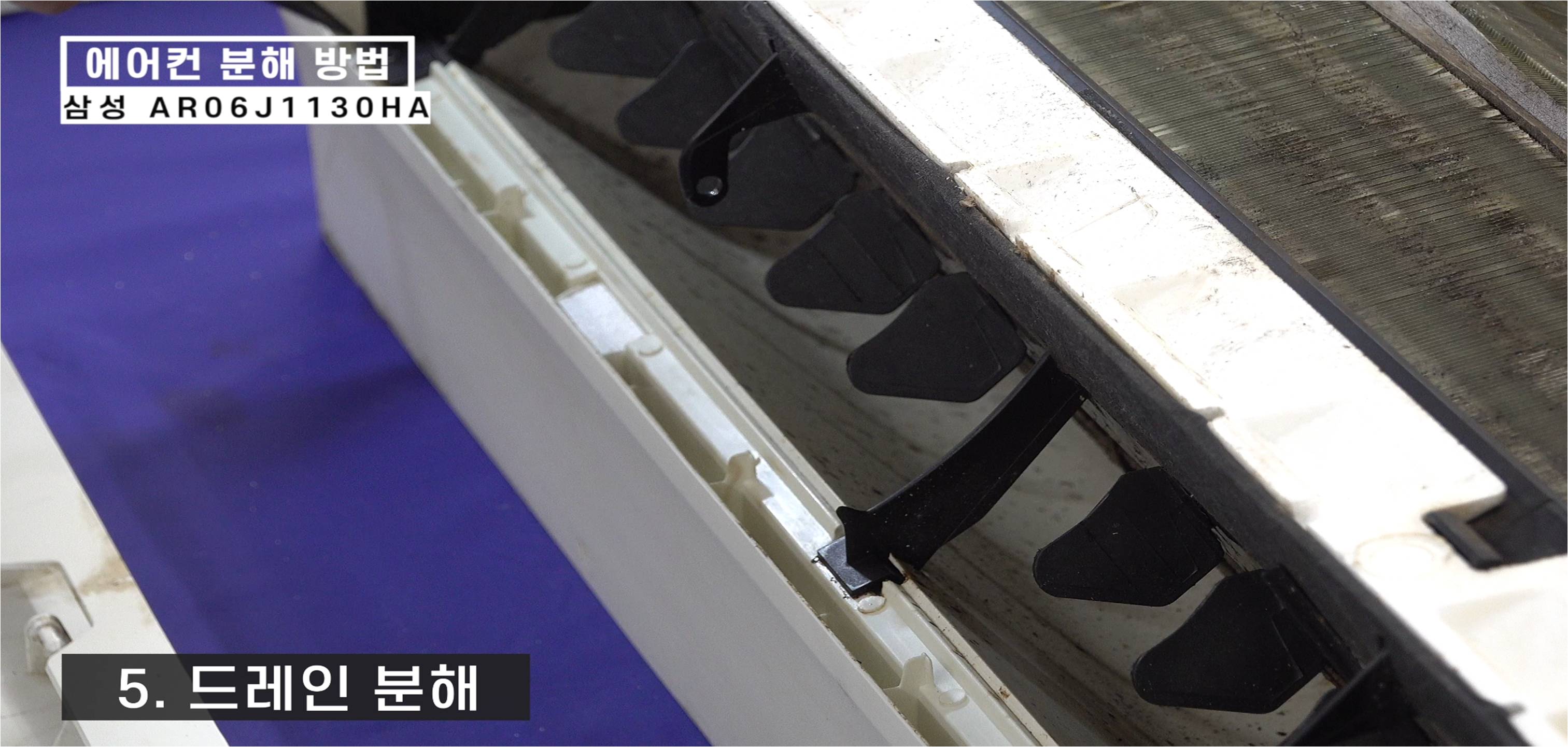

좌측, 중앙, 우측 이렇게 세군데에 드레인을 잡고 있는 부분이 있습니다.

그래서 좌측 끝부분(모터가 달려있는 반대방향)부터 당겨서 앞쪽으로 당겨주시면 드레인이 빠져나와요.







20

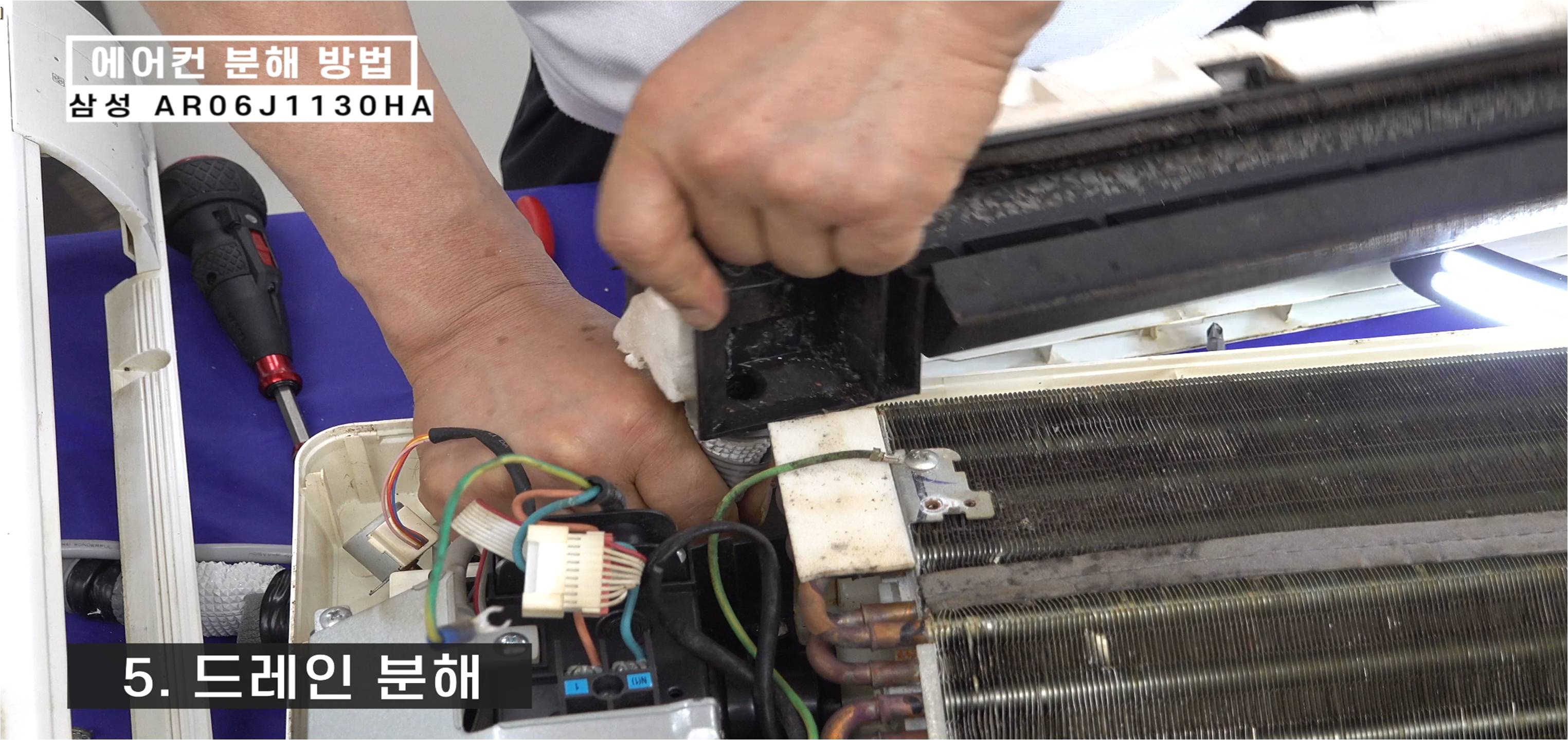

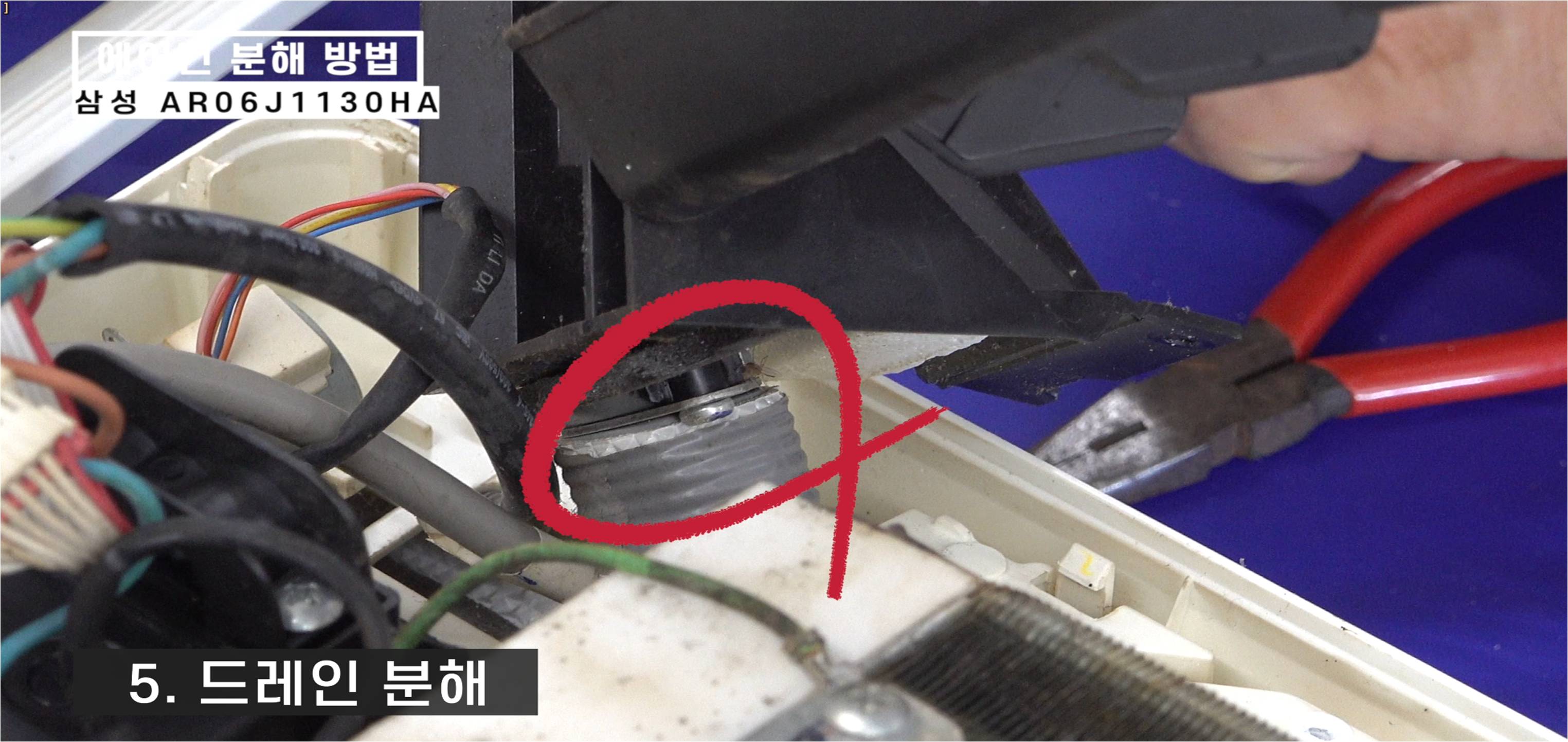

드레인하고 드레인 호수하고 빠지지 않도록 나사가 체결돼 있는 것을 보실 수 있습니다.





21

그래서 주먹 드라이버로 얘를 풀을 수 있는 그런 정도 공간이 되면





22

주먹 드라이버를 사용해서 껴 있는 거를 풀으시면 됩니다.



23

드레인을 좌-우 좌-우 살짝 흔들며 당기면 쉽게 탈거가 됩니다.
