삼성 트라이앵글 벽걸이에어컨 분해방법 (모델명:AR06HVAS1WKQ)



목차
1. 프론트 판넬 하단 분해
2. 필터 분해
3. 드레인 분해
4. 송풍팬 분해





1. 프론트 판넬 하단 분해

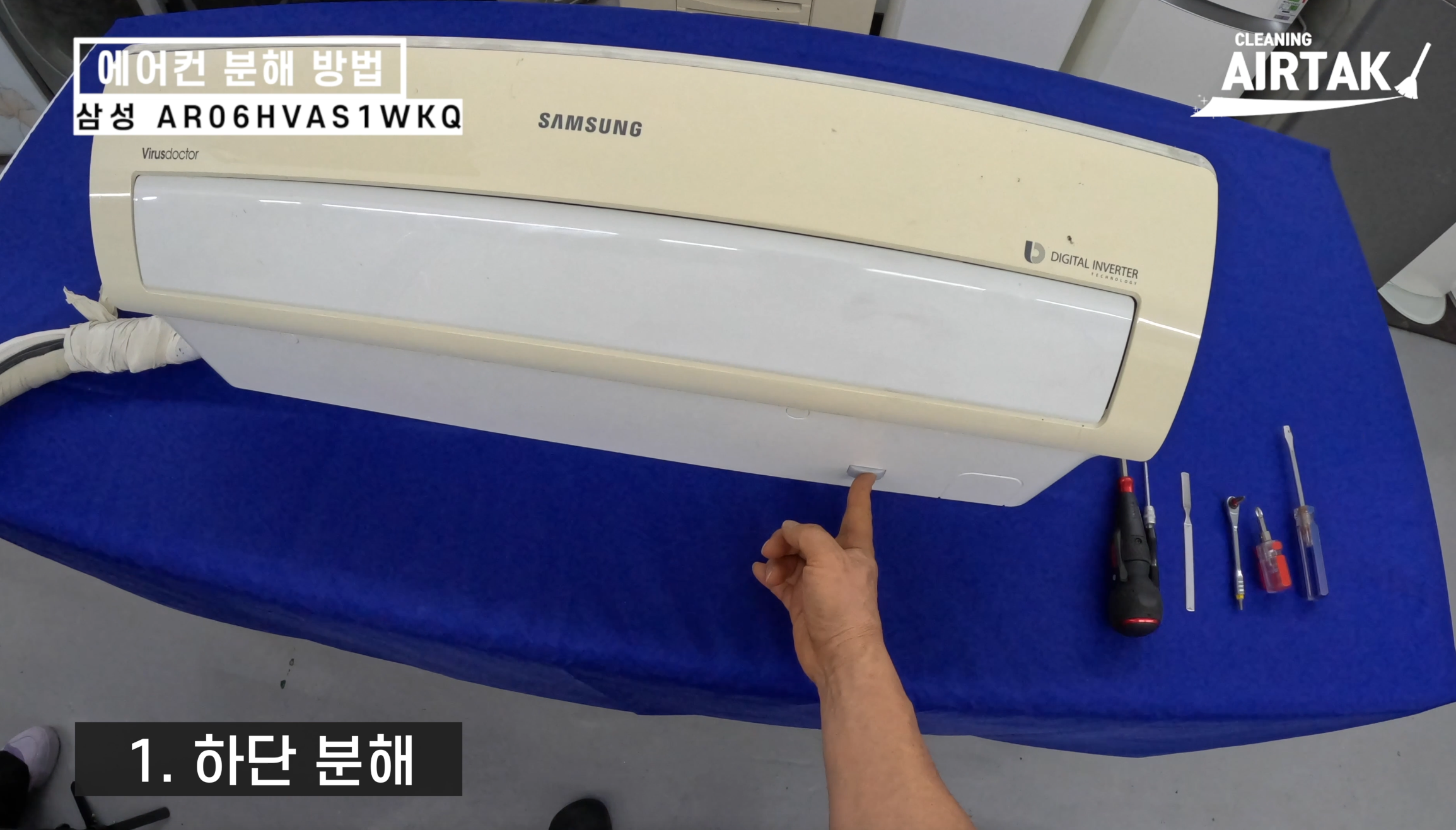

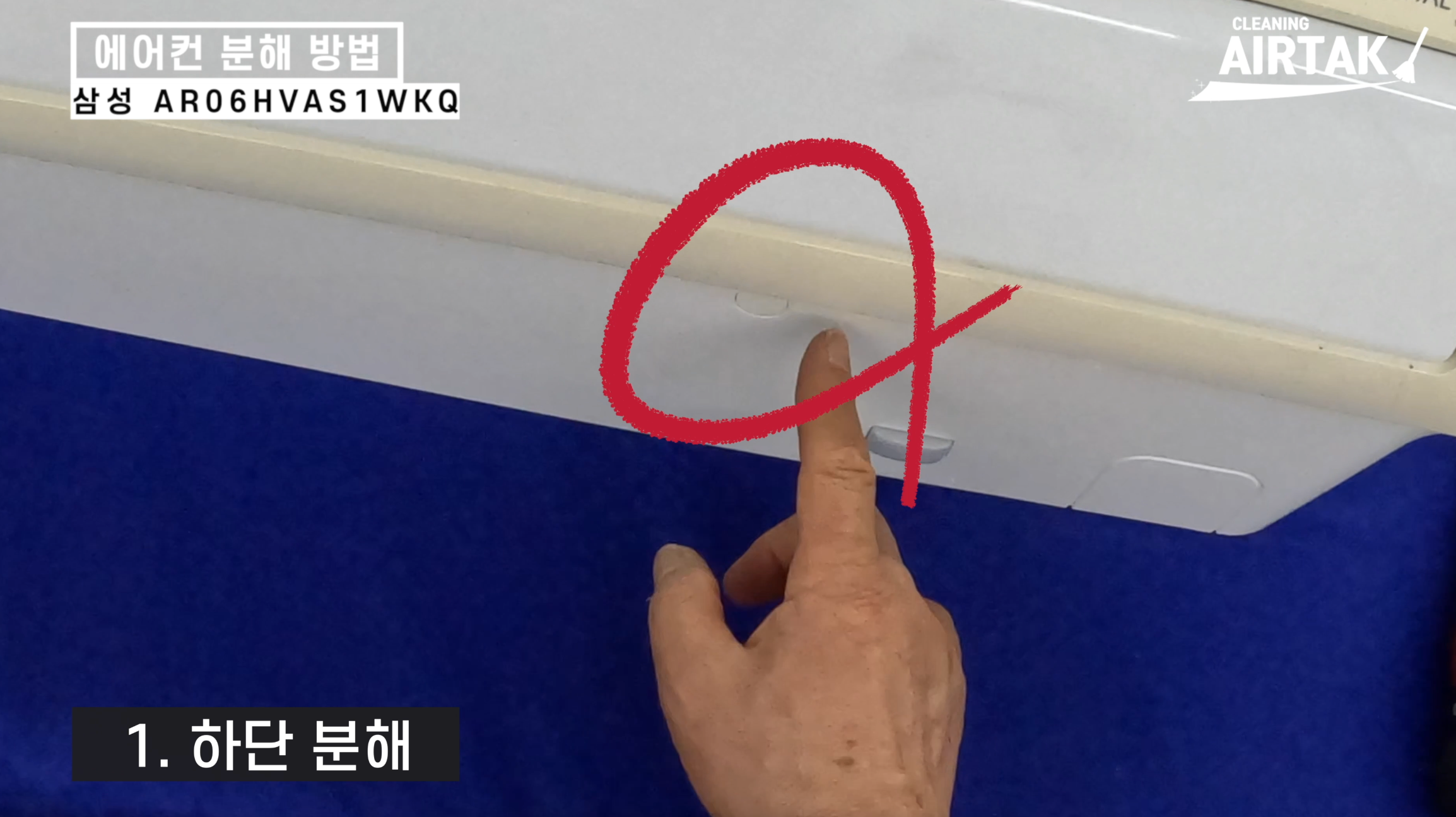

하단을 보시면 전원을 켜는 버튼이 있습니다.



전원 버튼 위에 작은 캡이 있는데, 이 캡을 힘주어 열면 깨지는 경우가 있습니다.

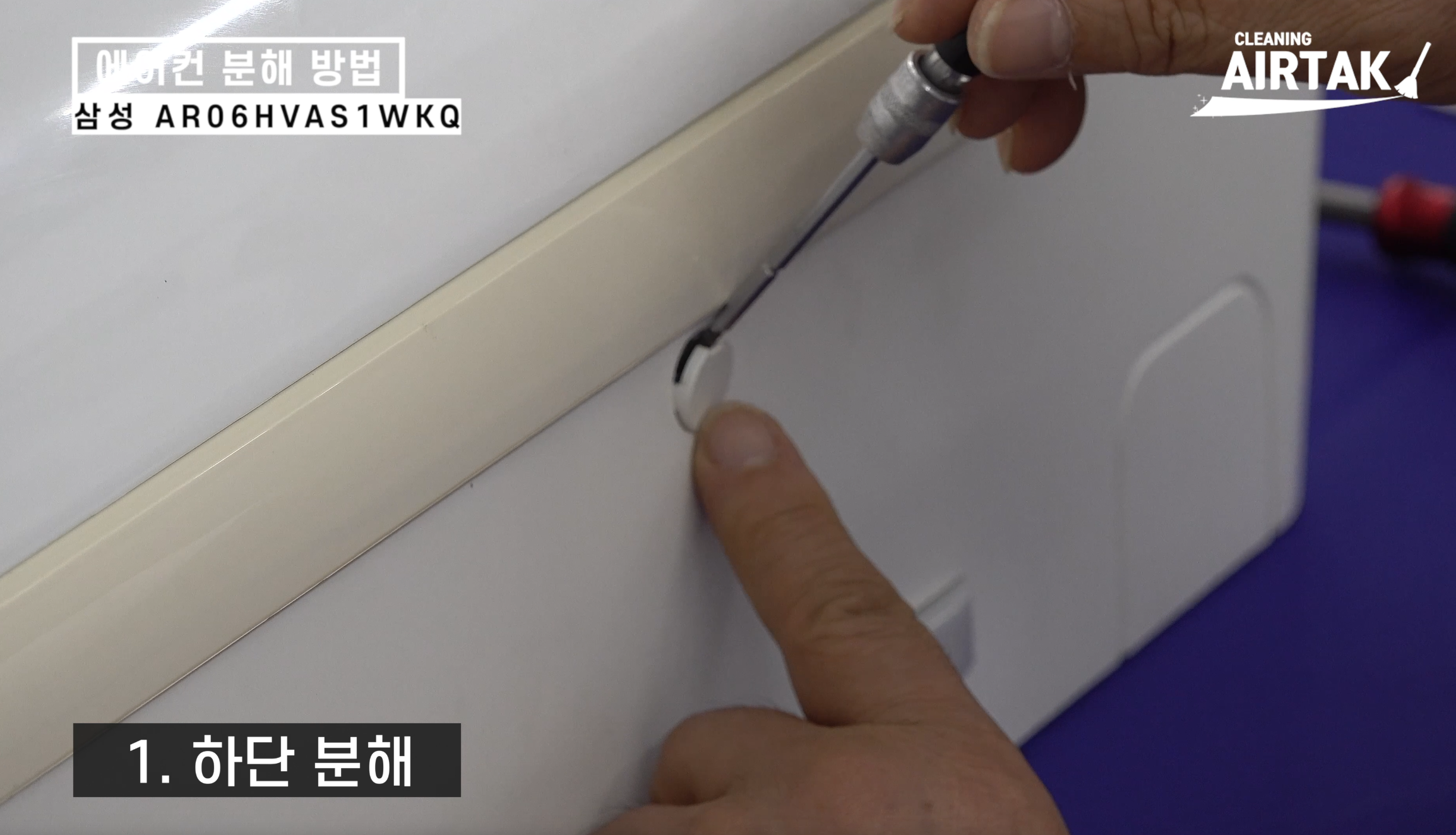

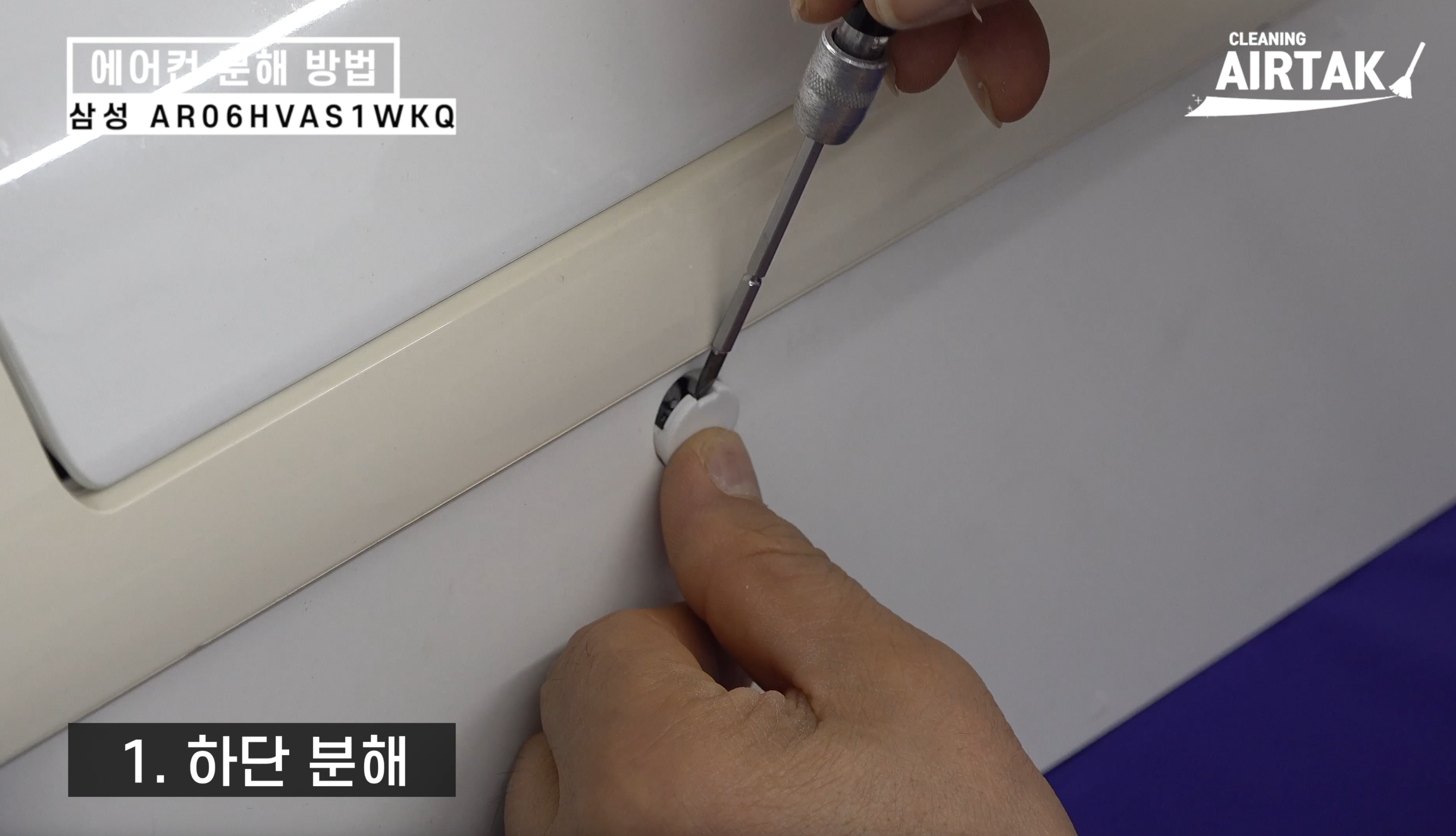

일자 드라이버를 사용해 틈에 넣어주고, 살짝 비틀어 당겨 캡을 열어줍니다.



이렇게 열어주면 캡을 부러트리지 않고 열 수 있습니다.

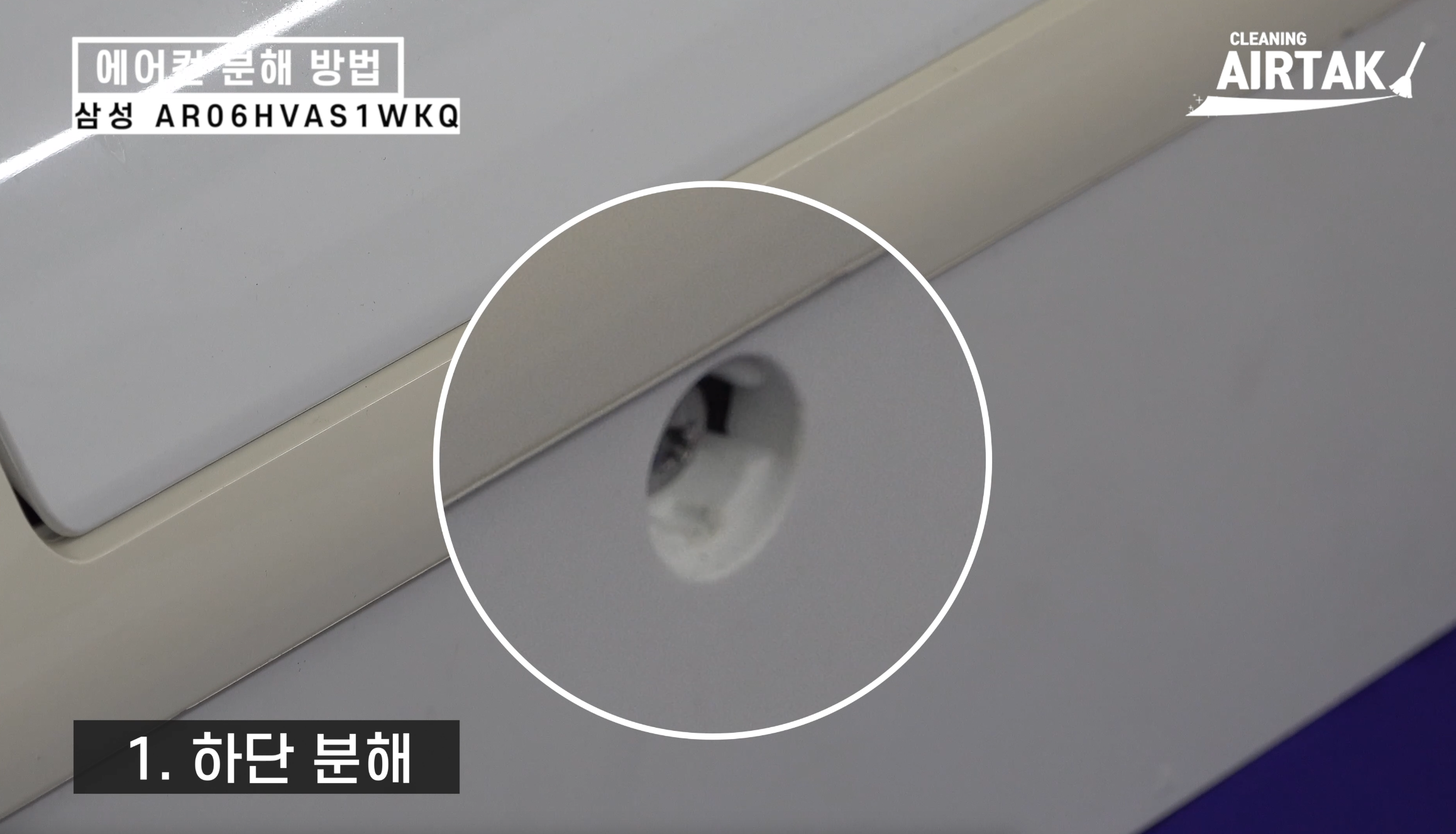

캡 안쪽을 보면 나사가 보입니다.

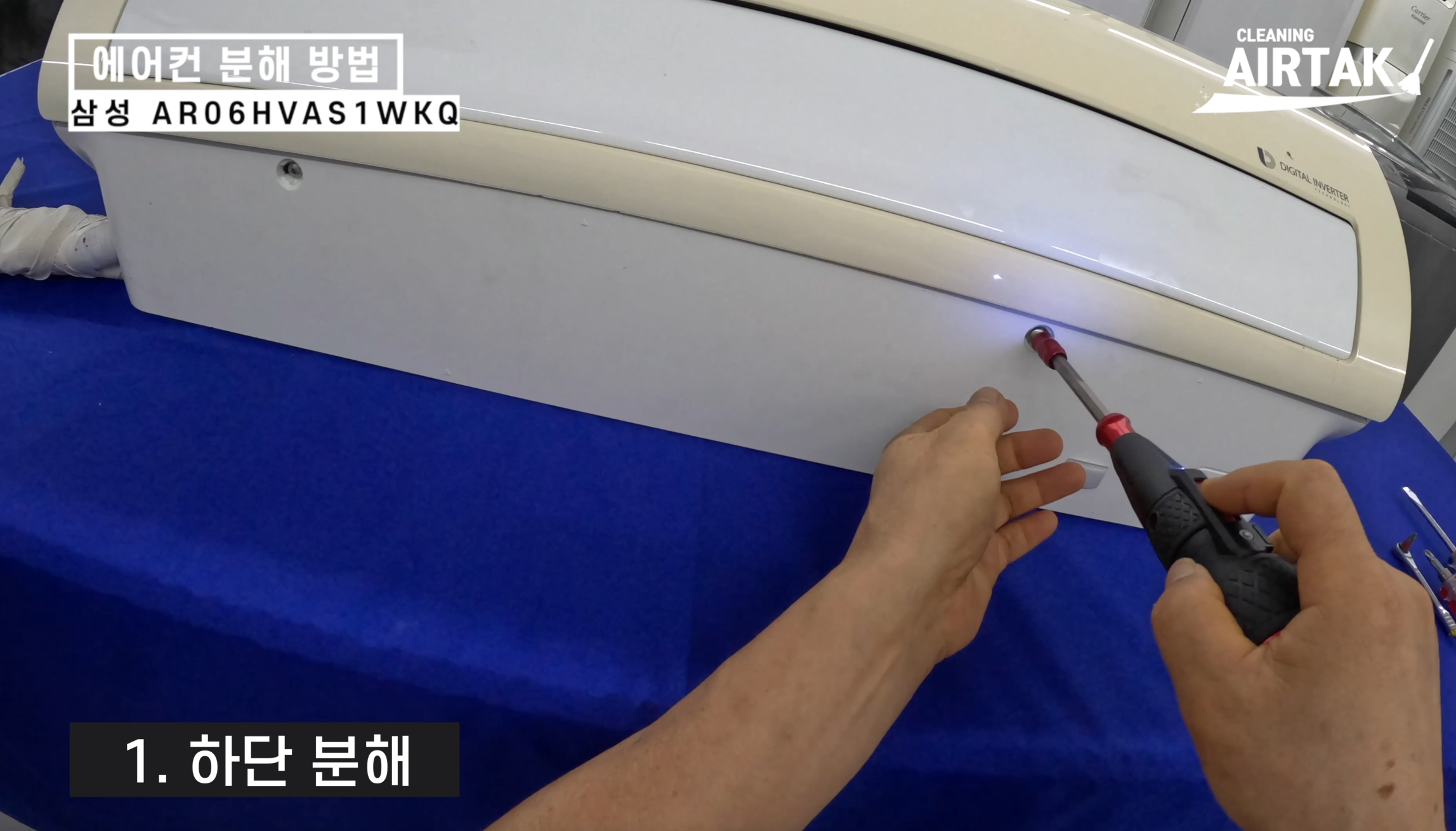

이렇게 보이는 나사 두개를 전동드릴을 사용해 풀어줍니다.

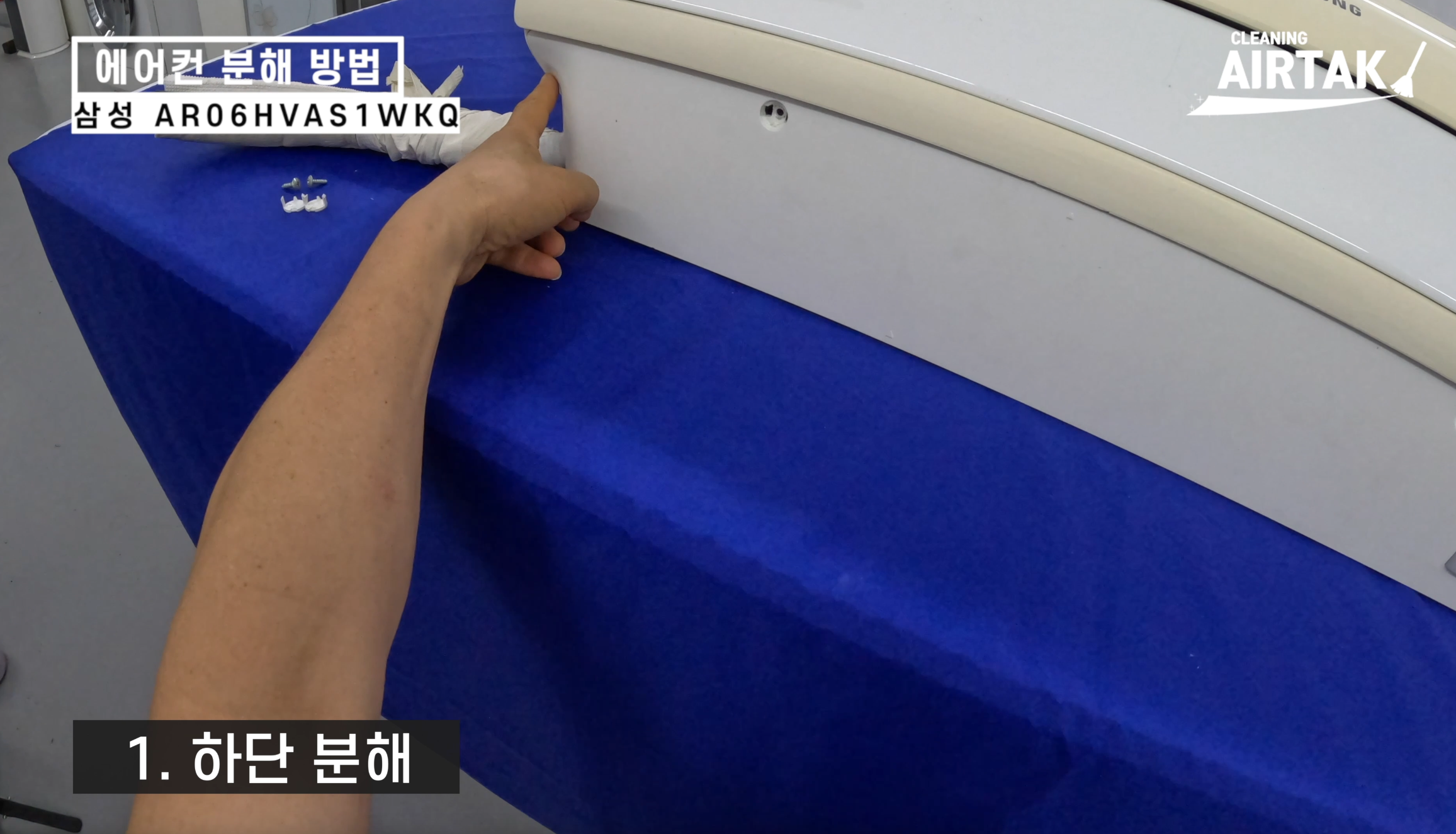

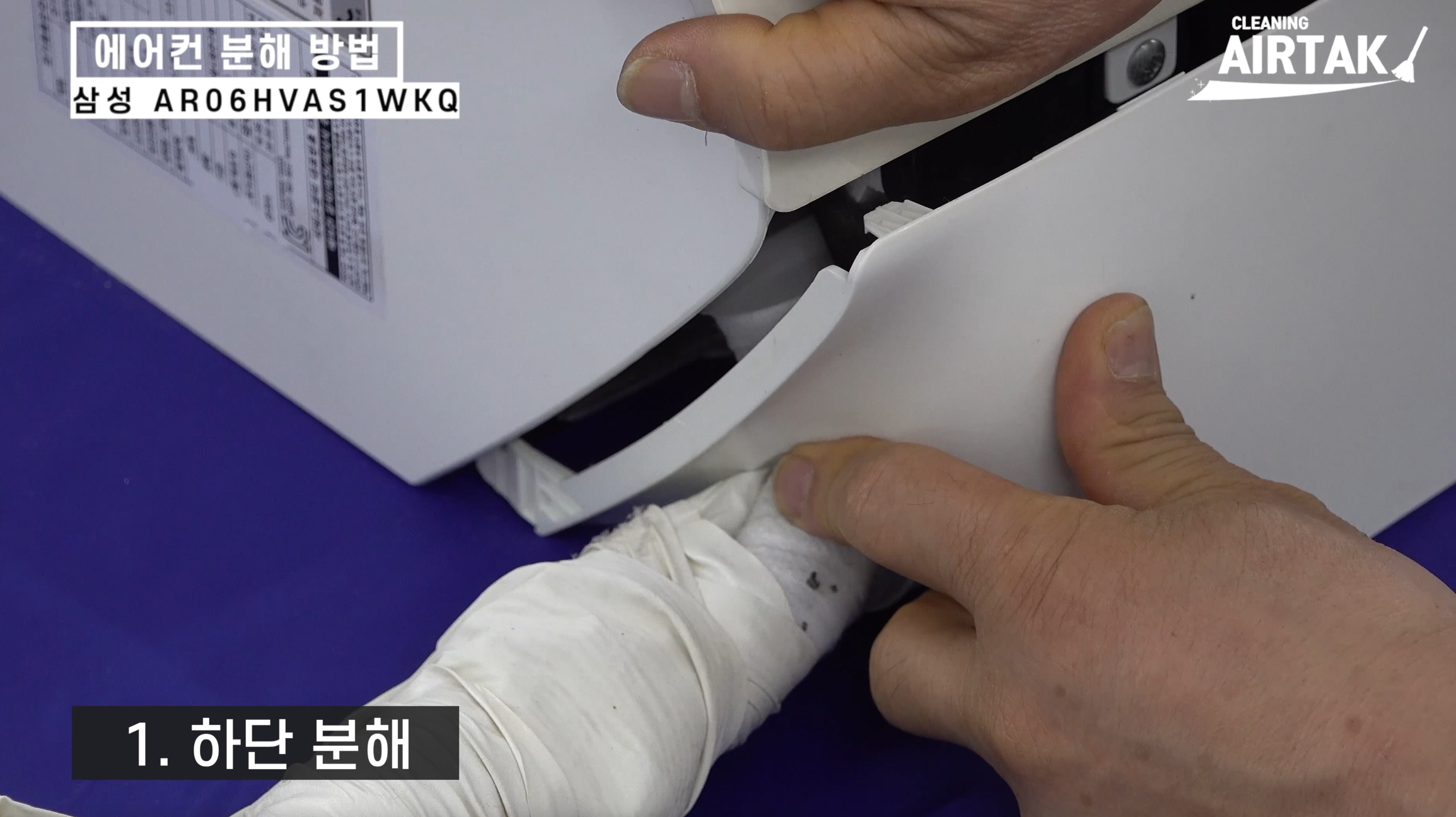

에어컨 좌측을 보면 배관이 있습니다.



이 배관 틈에 손가락을 넣어 살짝 당겨줍니다.

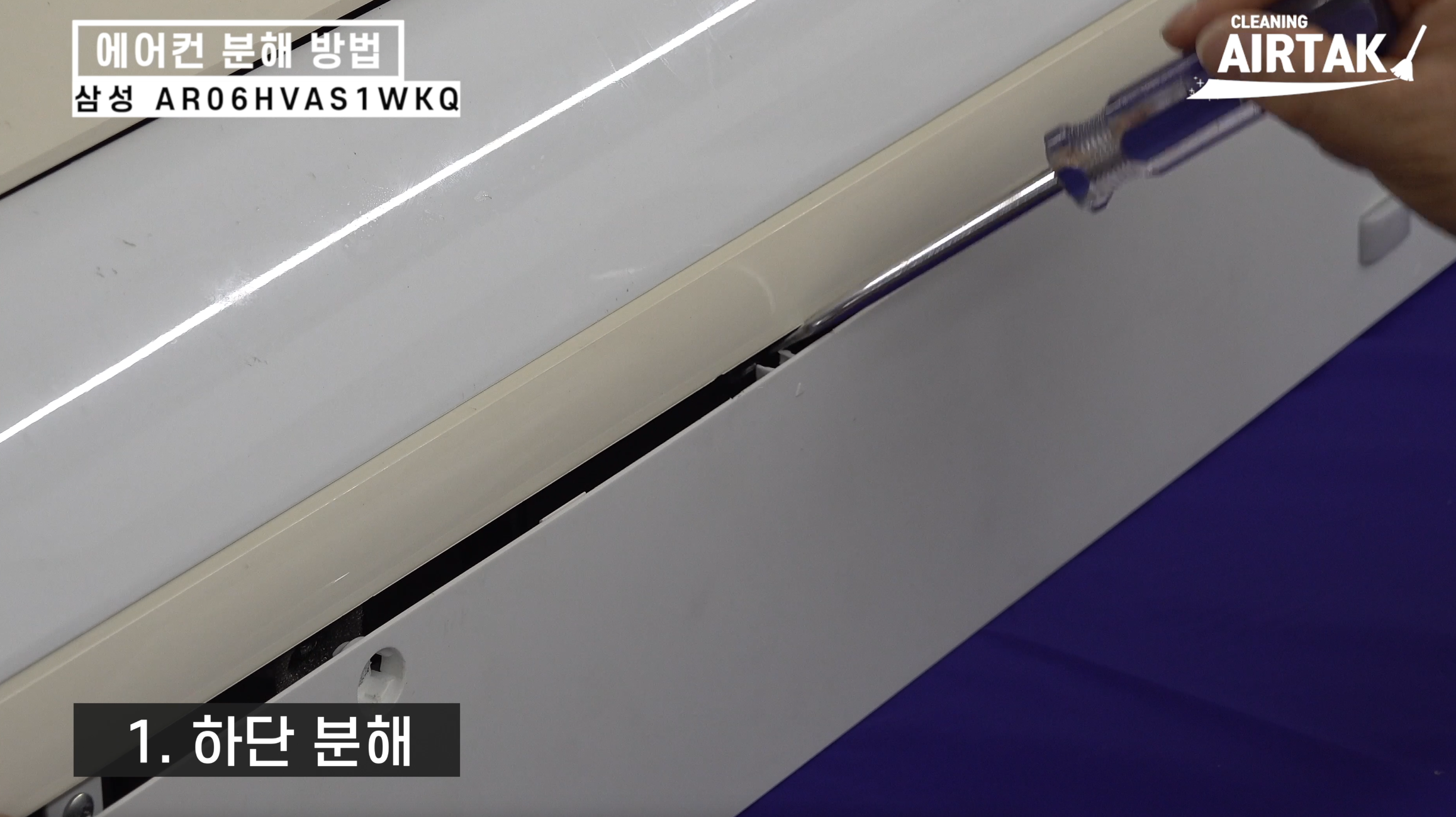

안열리는 경우는 틈새에 드라이버를 넣어서 벌려줍니다.

하단부 판넬 쪽을 이어가면 분리를 할 수 있습니다.

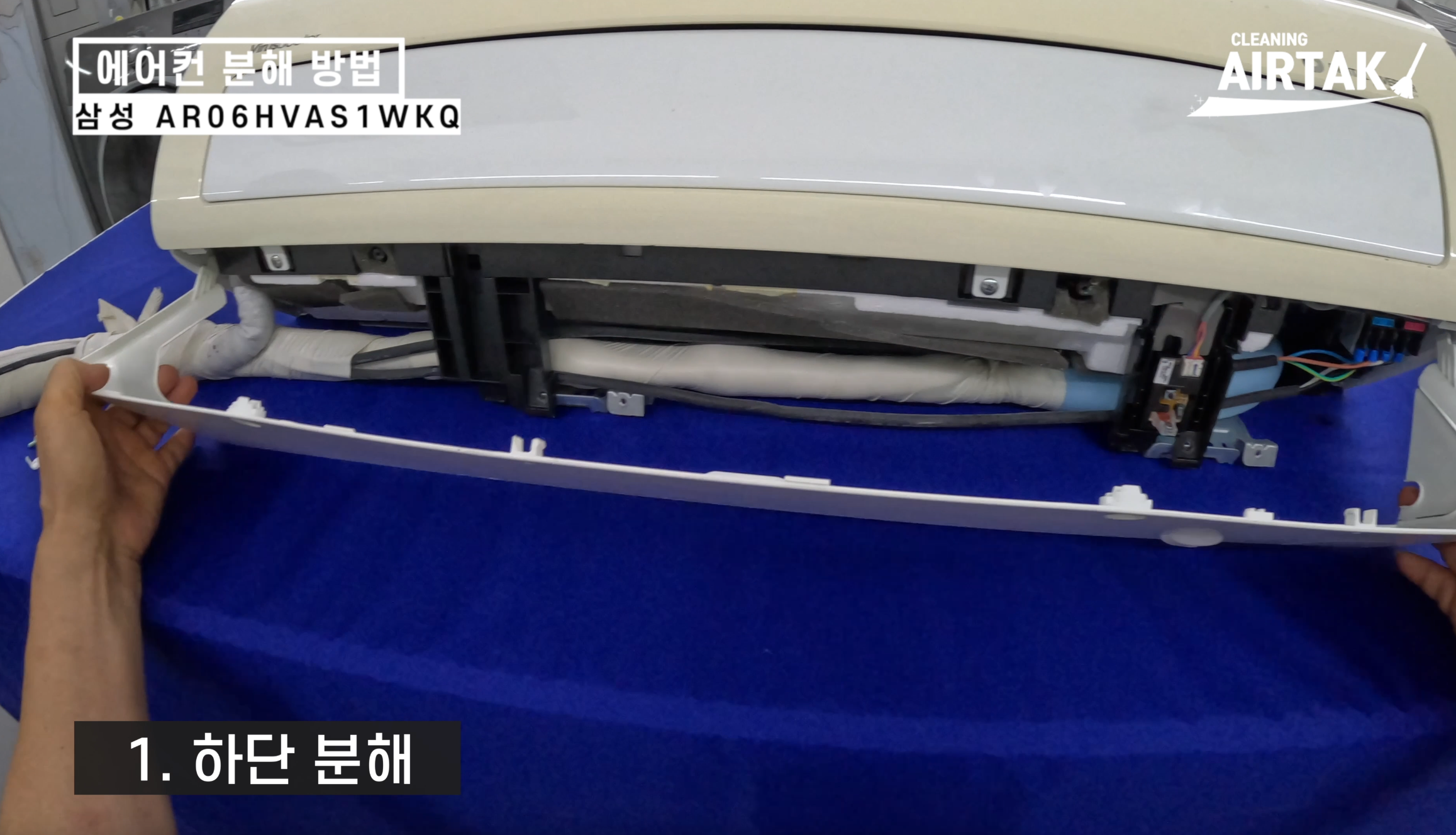

밑으로 당겨서 빼시면 하단 판넬분리가 완료됩니다.

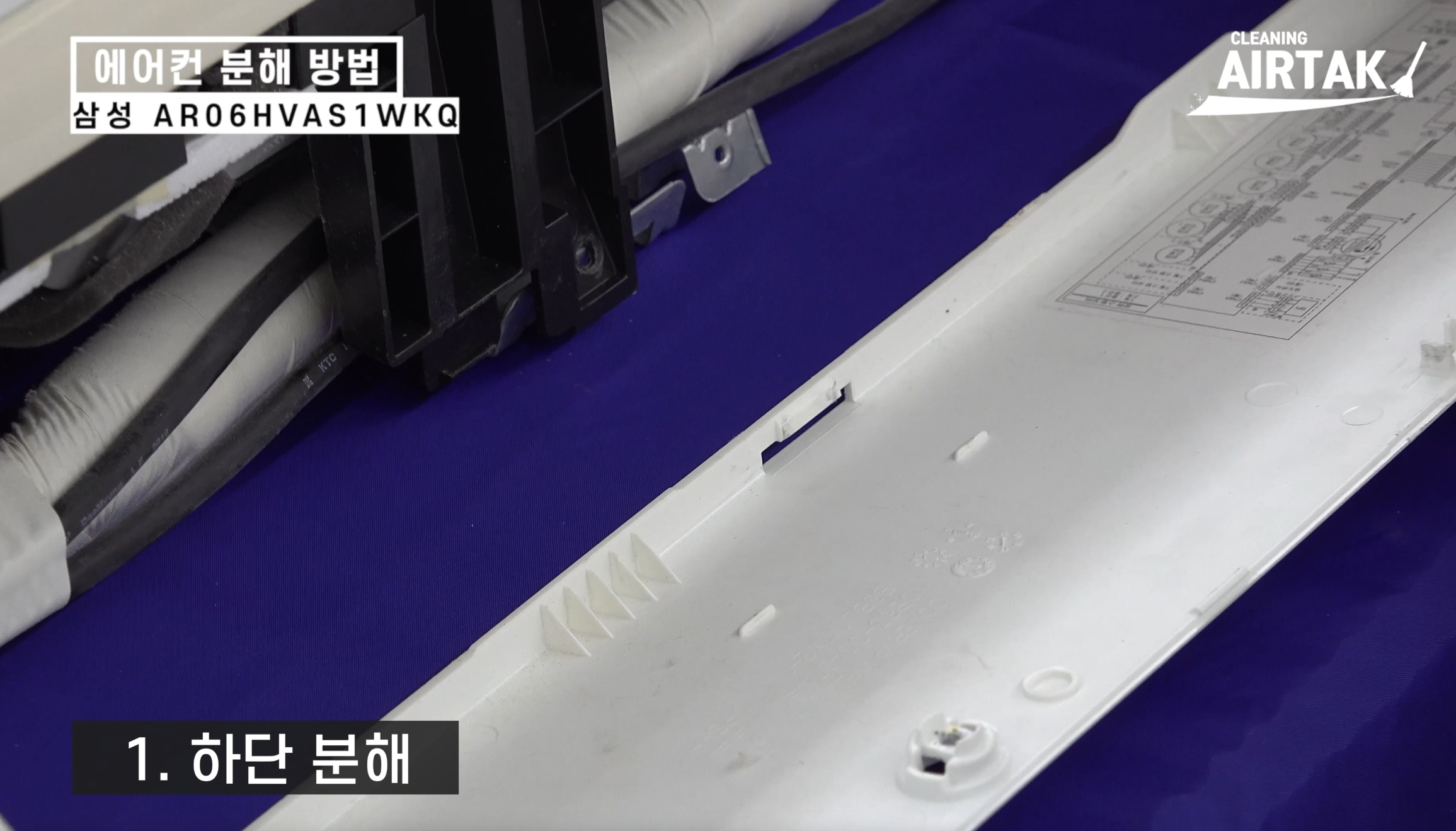

끝 부분을 보면 후크로 연결된 부분을 보실 수 있습니다.

이 부분이 부러지지 않도록 주의를 해가며 탈거해줍니다.



2. 필터 분해

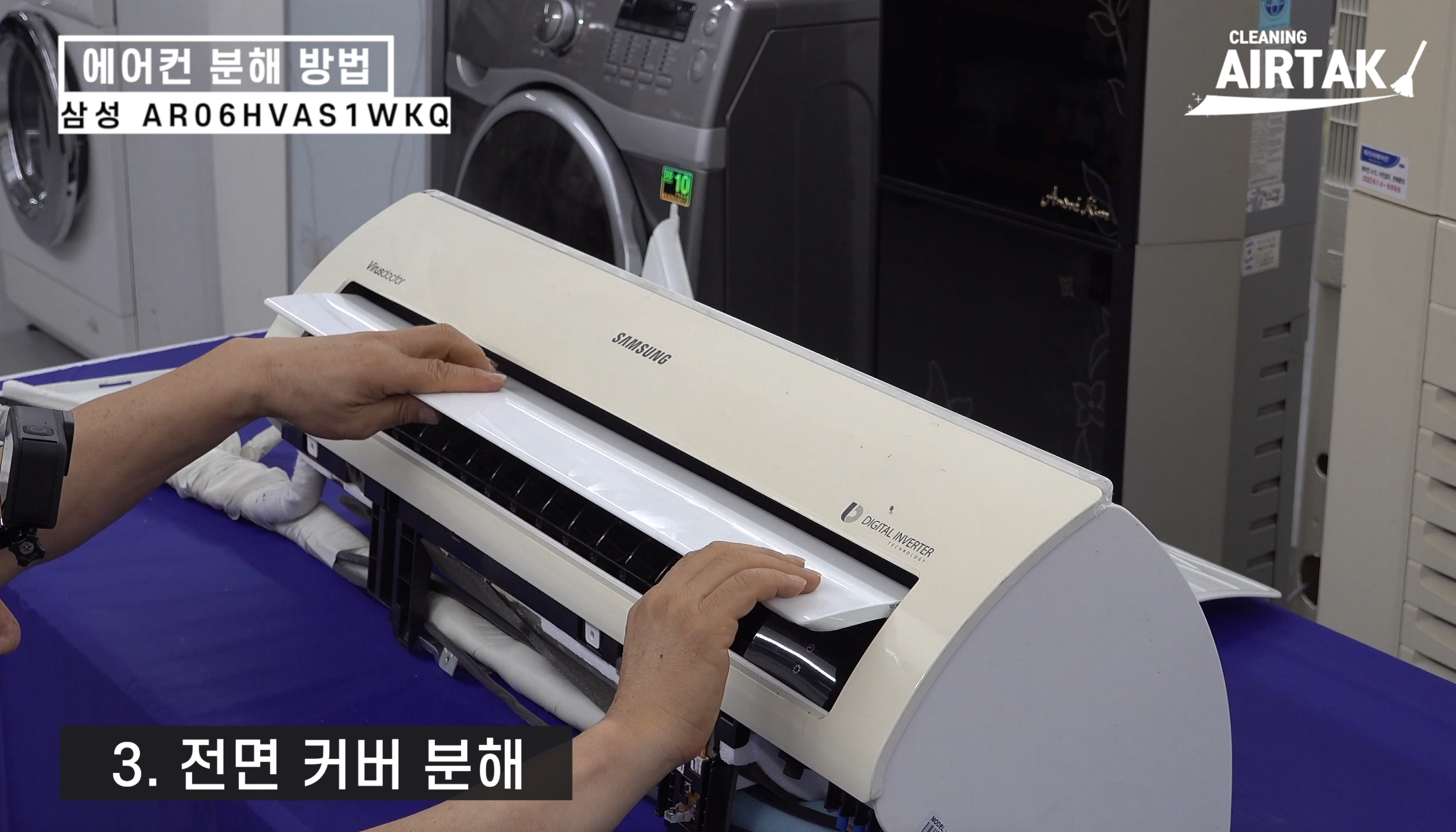

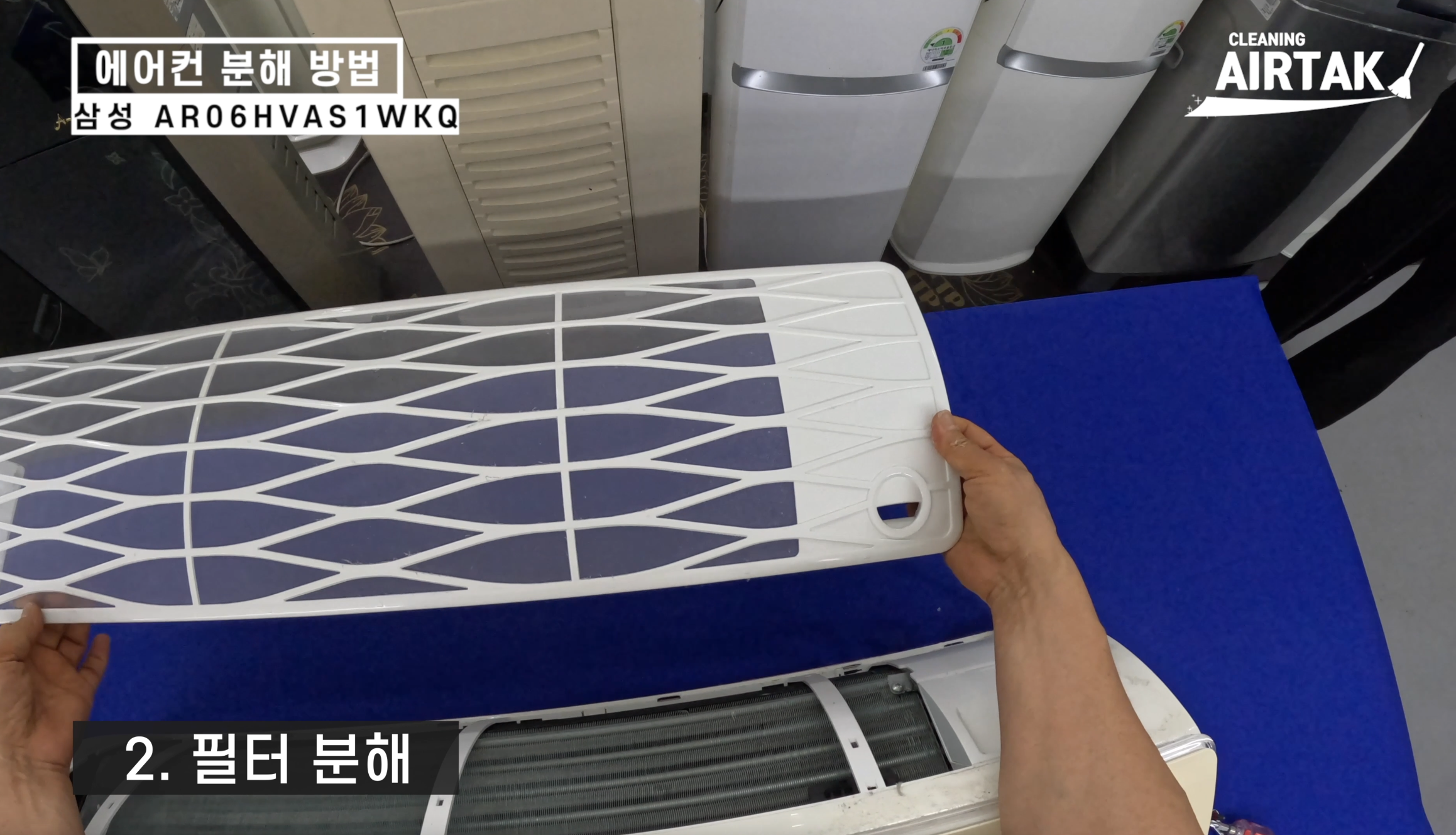

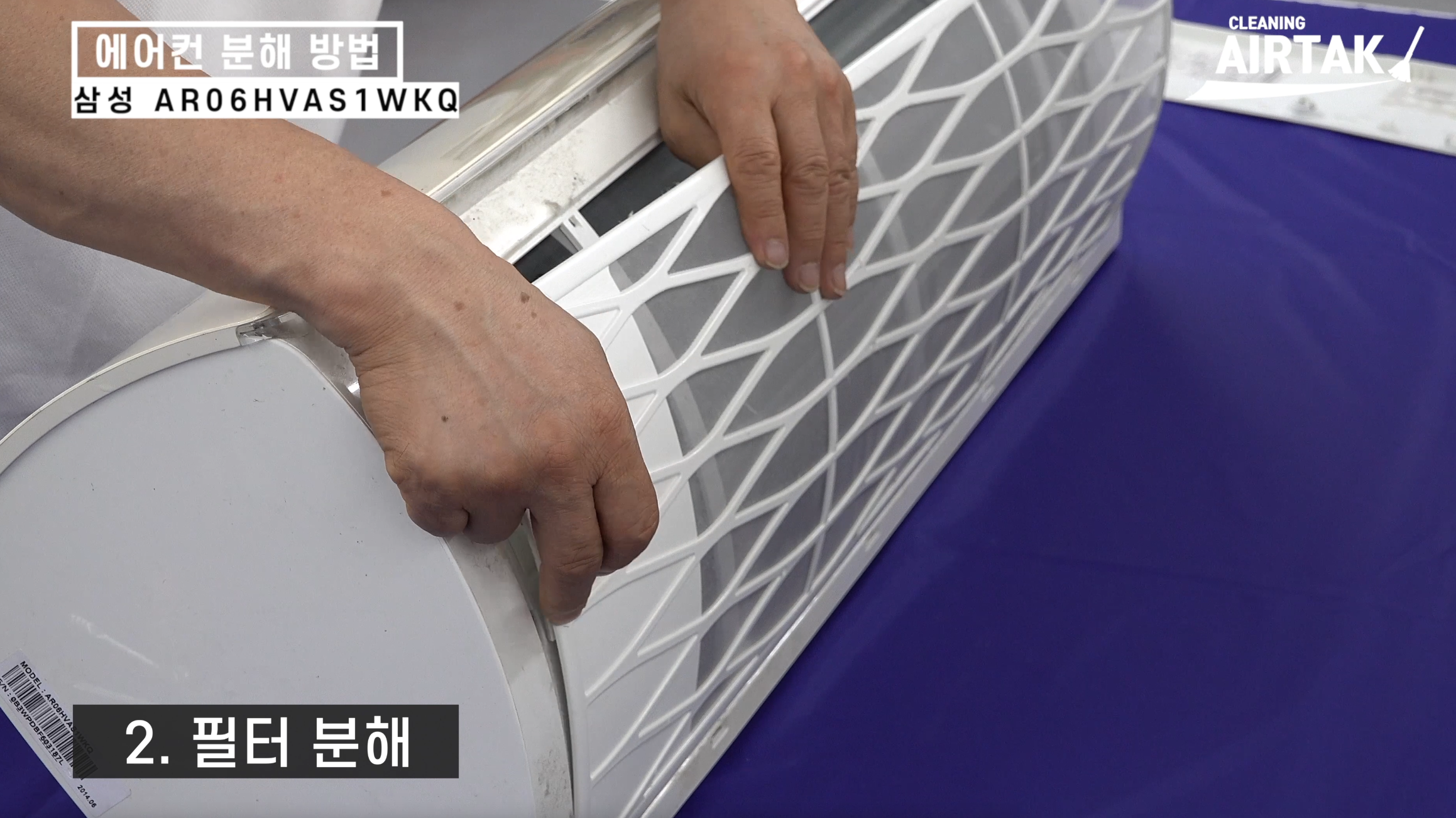

양쪽 끝 부분에 손을 넣어 필터를 탈거합니다.

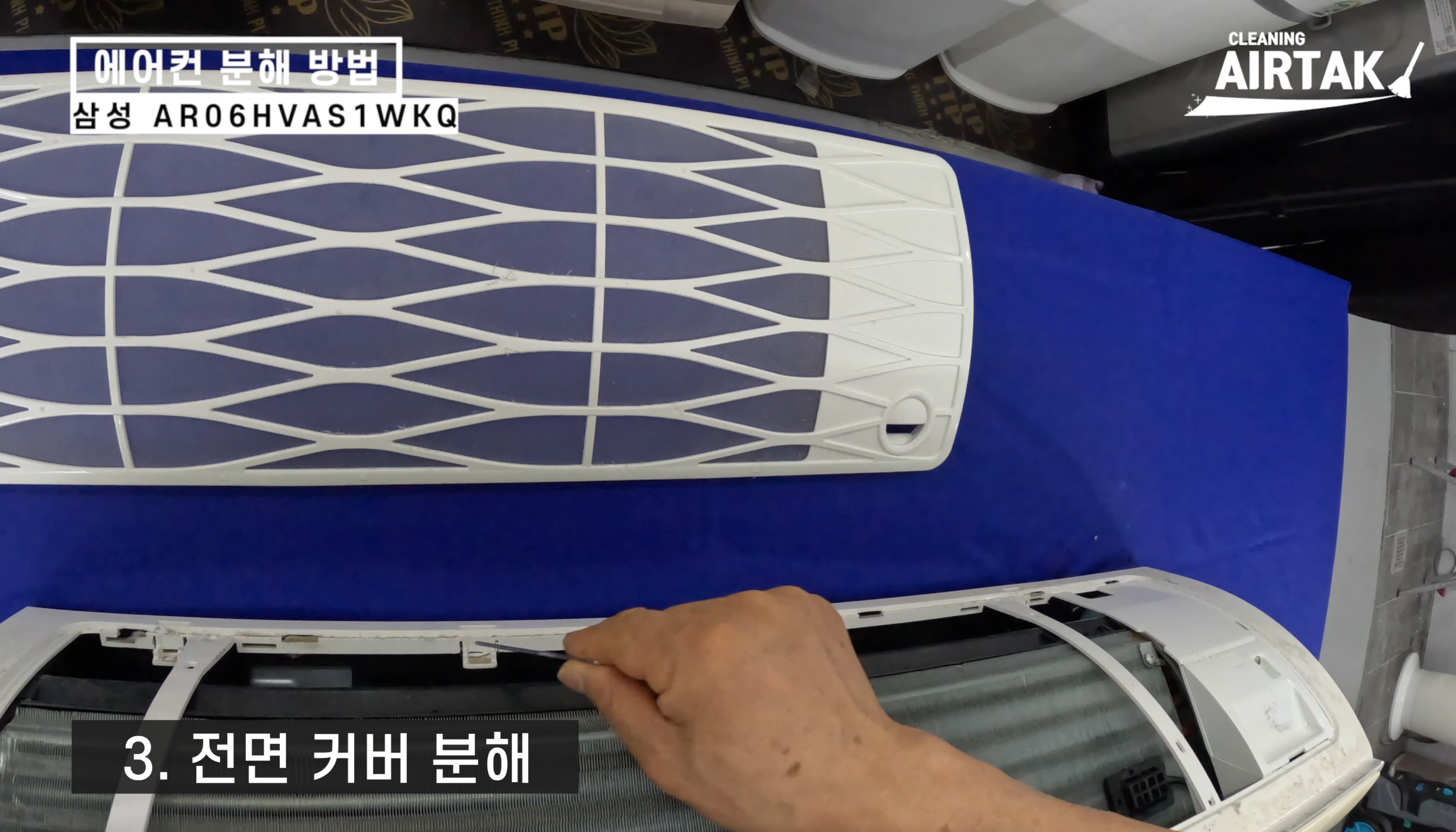

뒤쪽을 보시면 4개의 후크가 있습니다.

후크가 잘 안빠질 경우에는 기다란 막대를 사용해 후크를 분리합니다.

후크가 분리될 때 '딱' 하는 소리와 함께 분리가 됩니다.

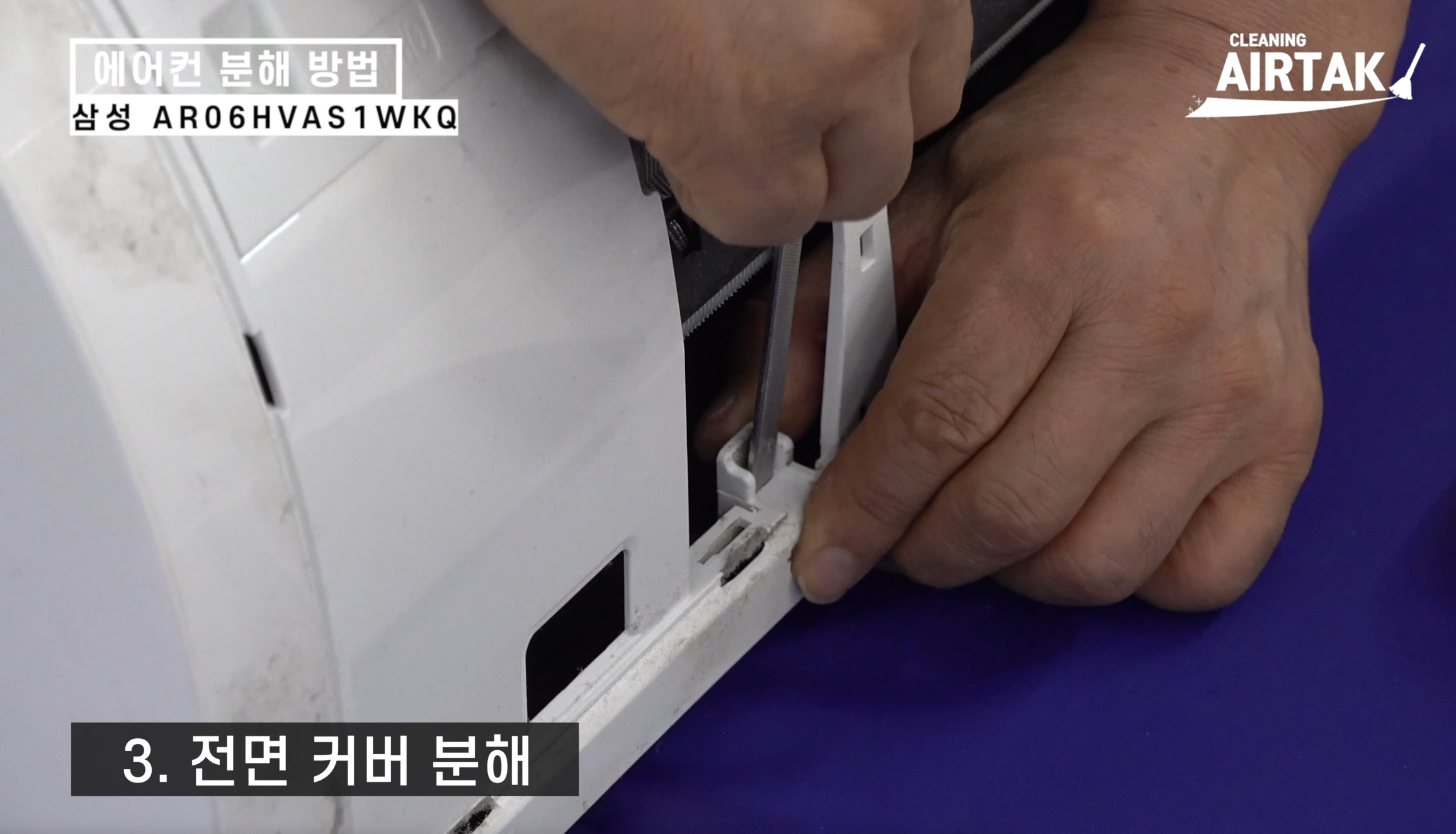

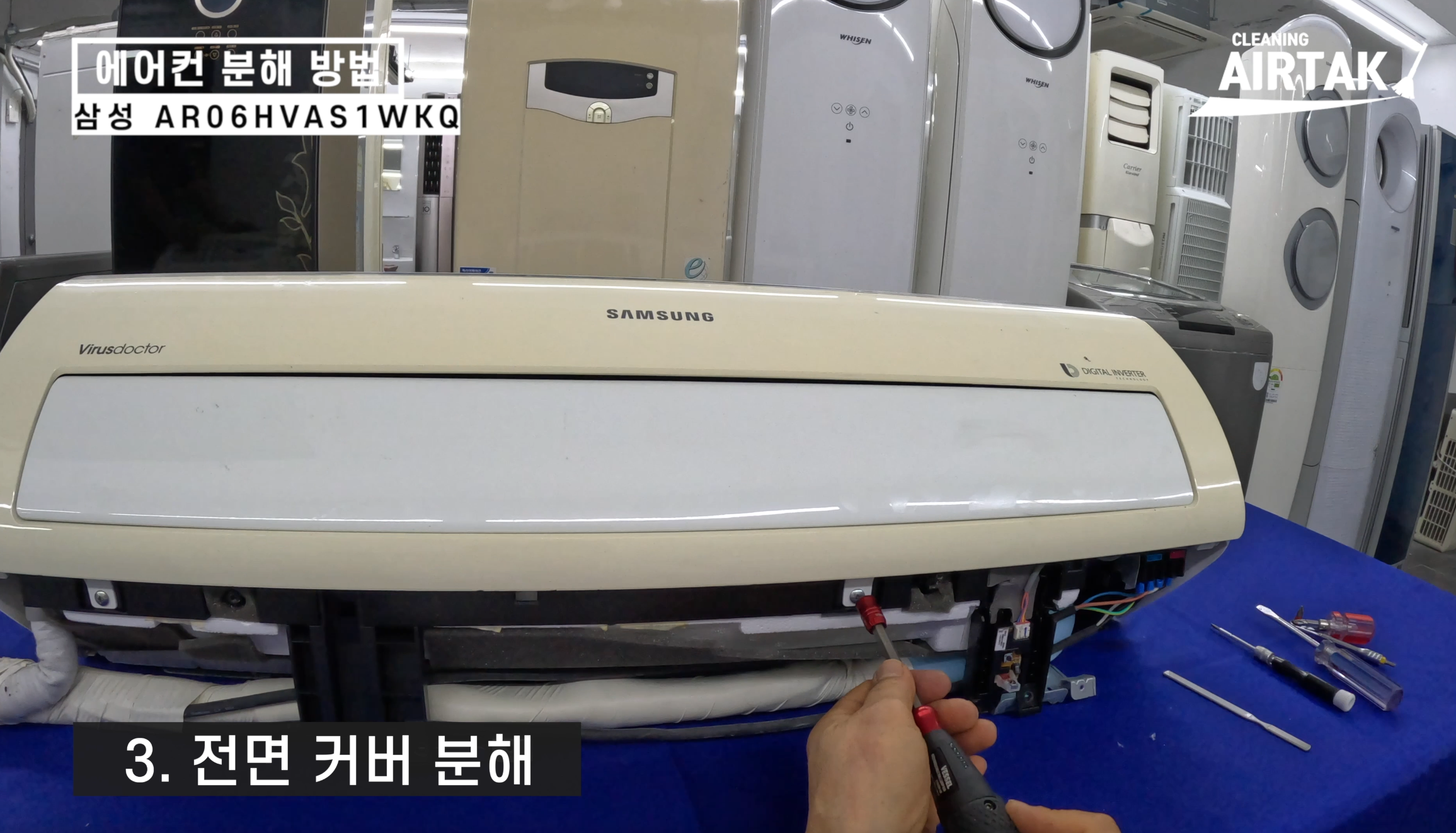

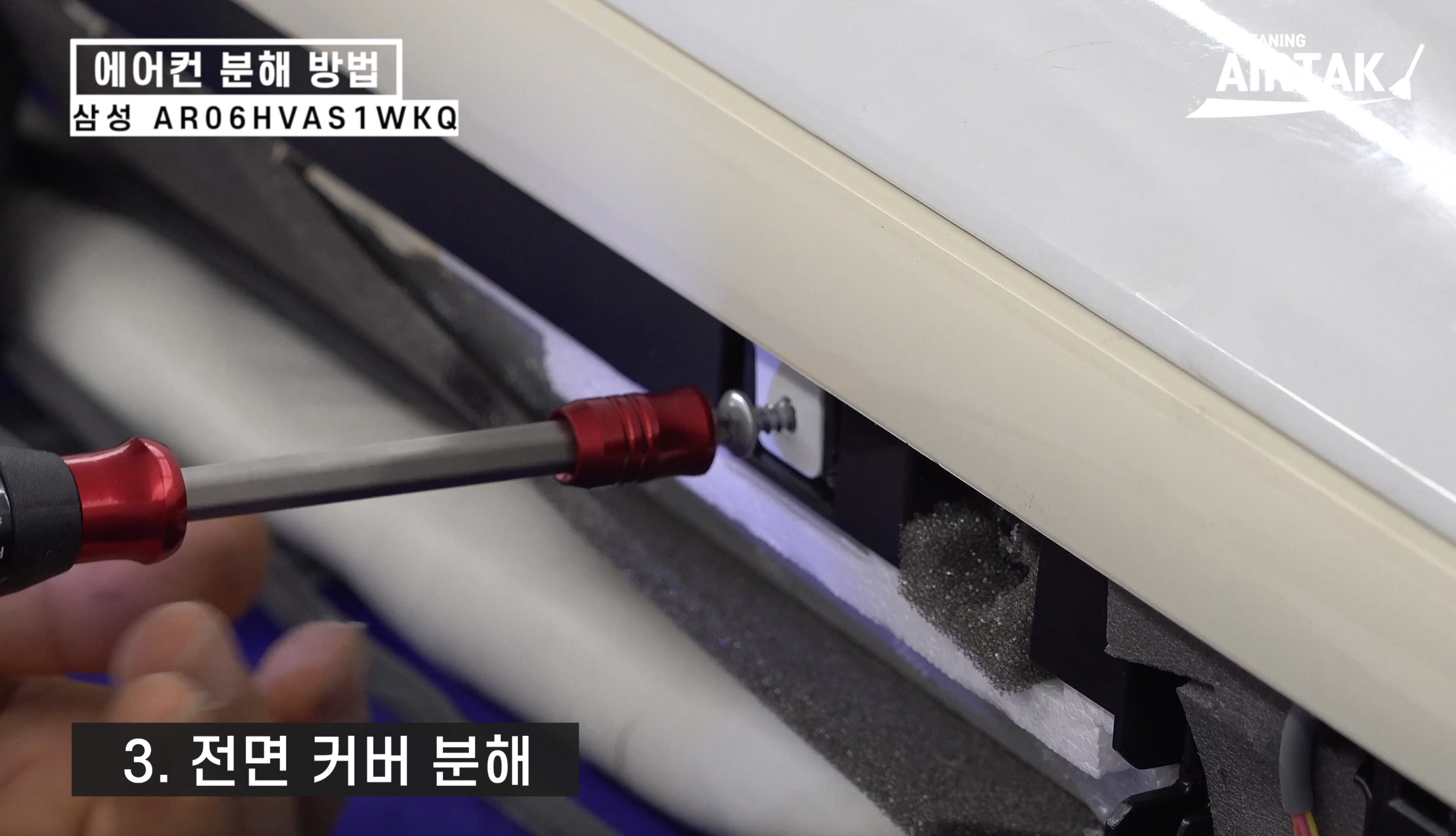

하단에 두개의 나사를 풀어줍니다.

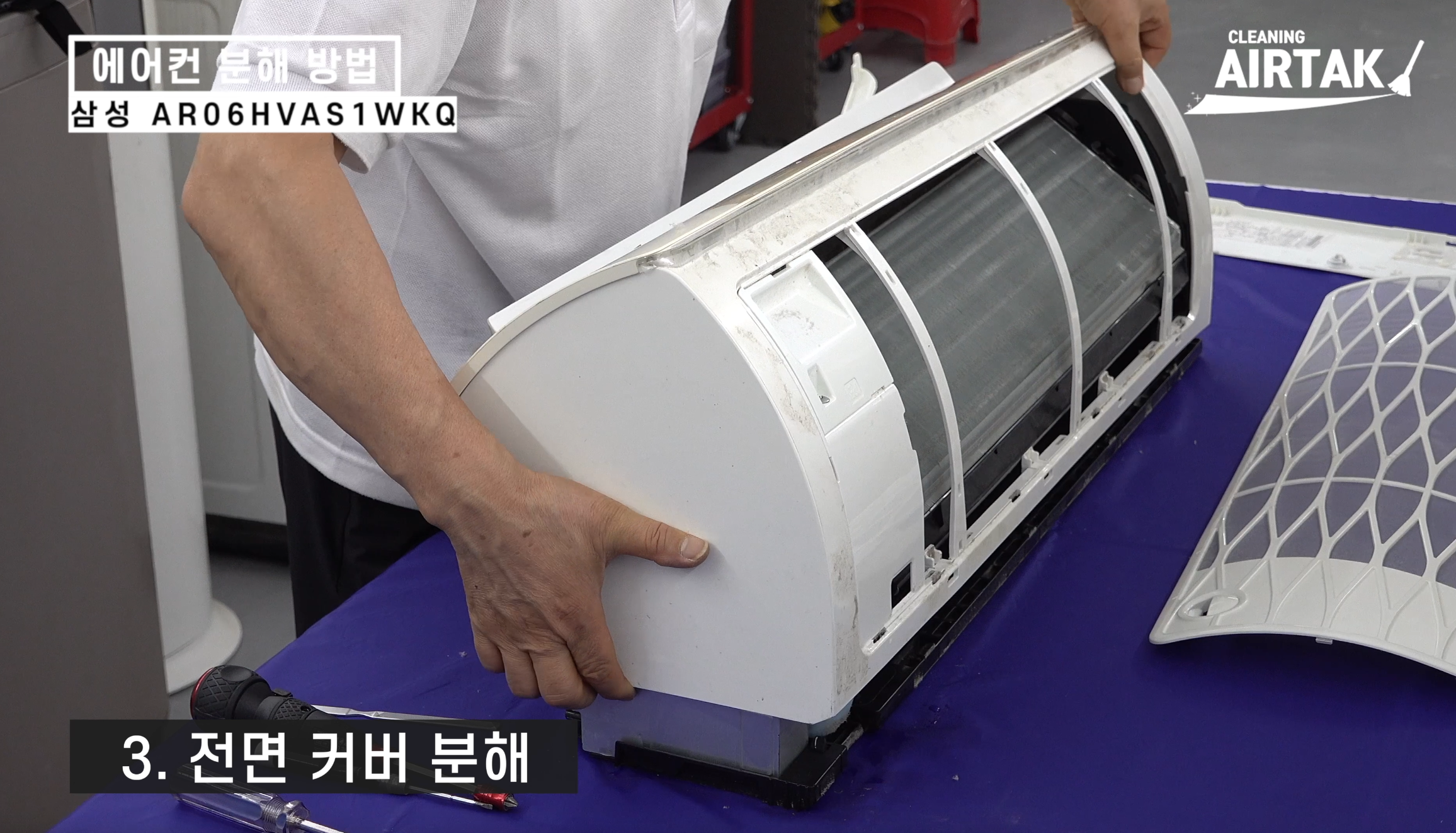

본체를 뺄때는 날개를 살짝 들어줍니다.



그대로 빼 내면 됩니다.



3. 드레인 분해

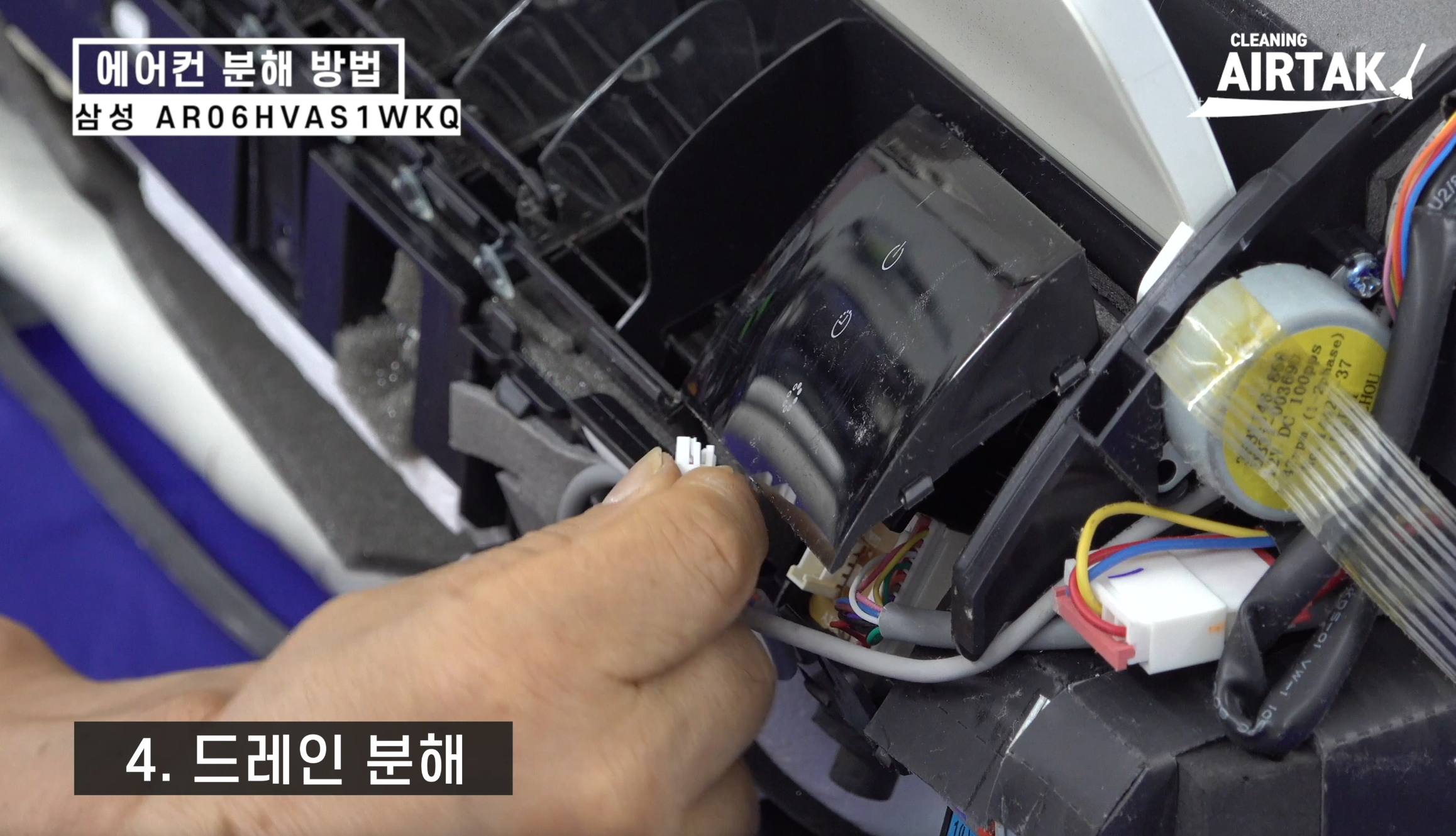

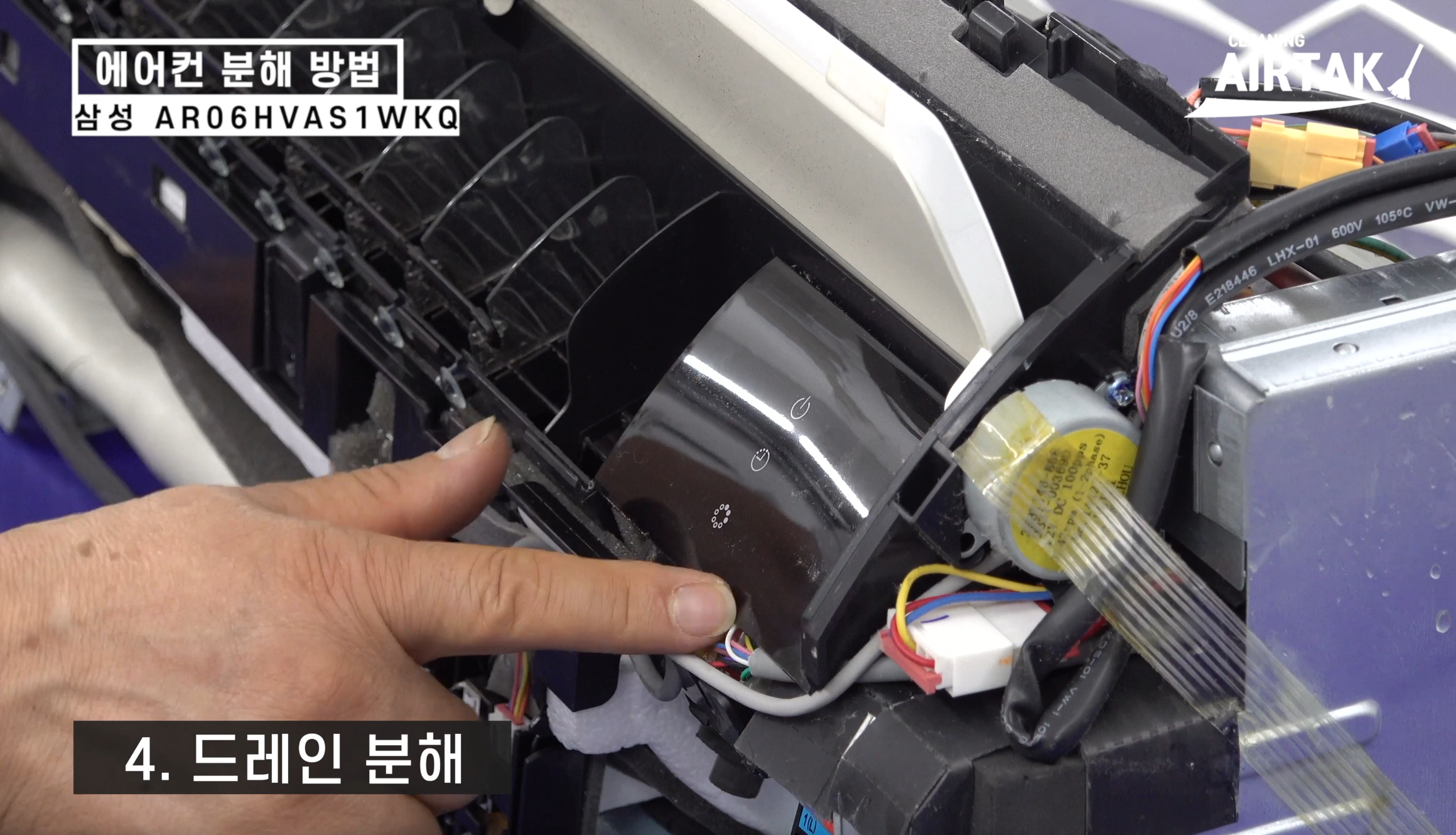

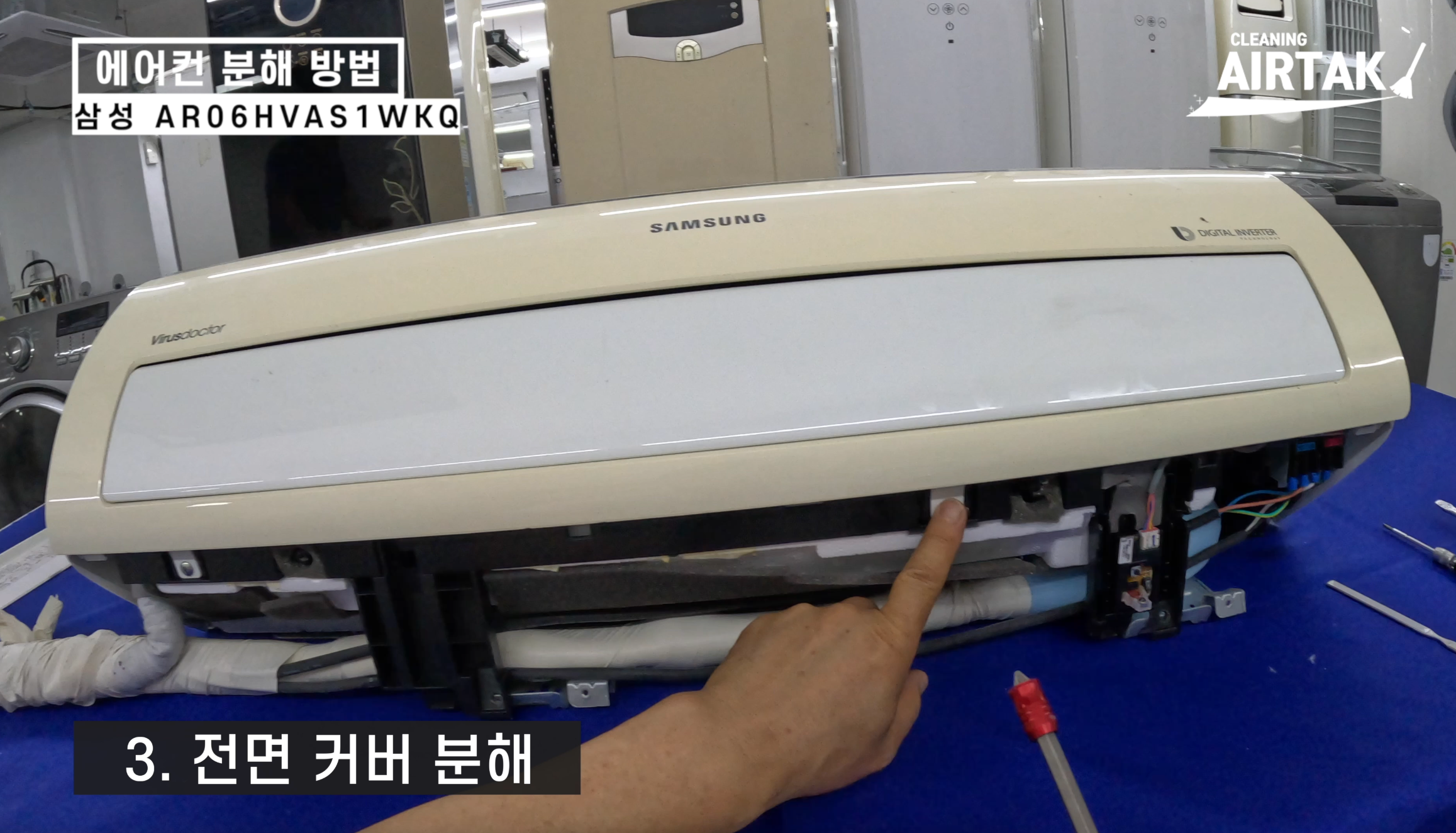

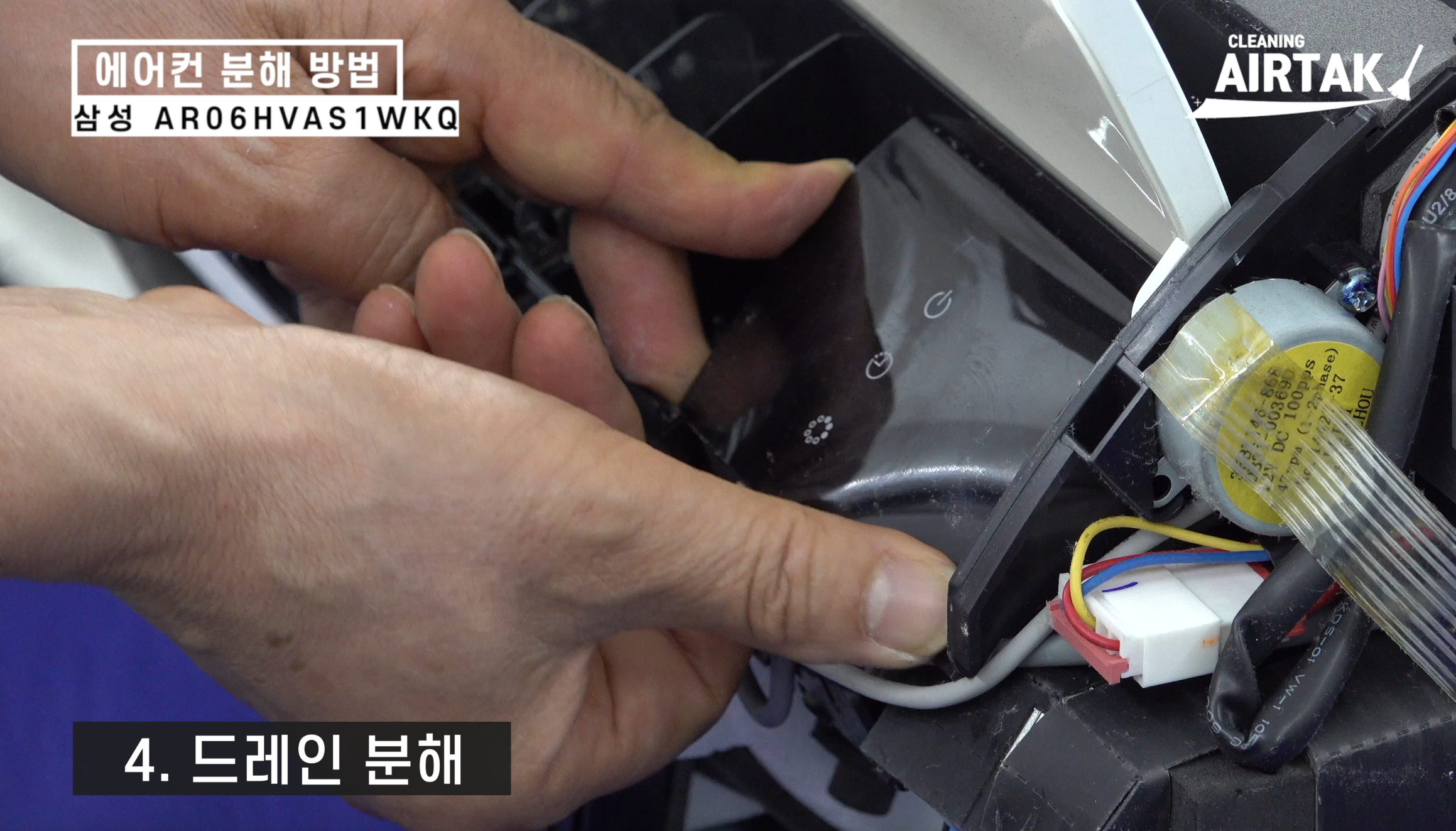

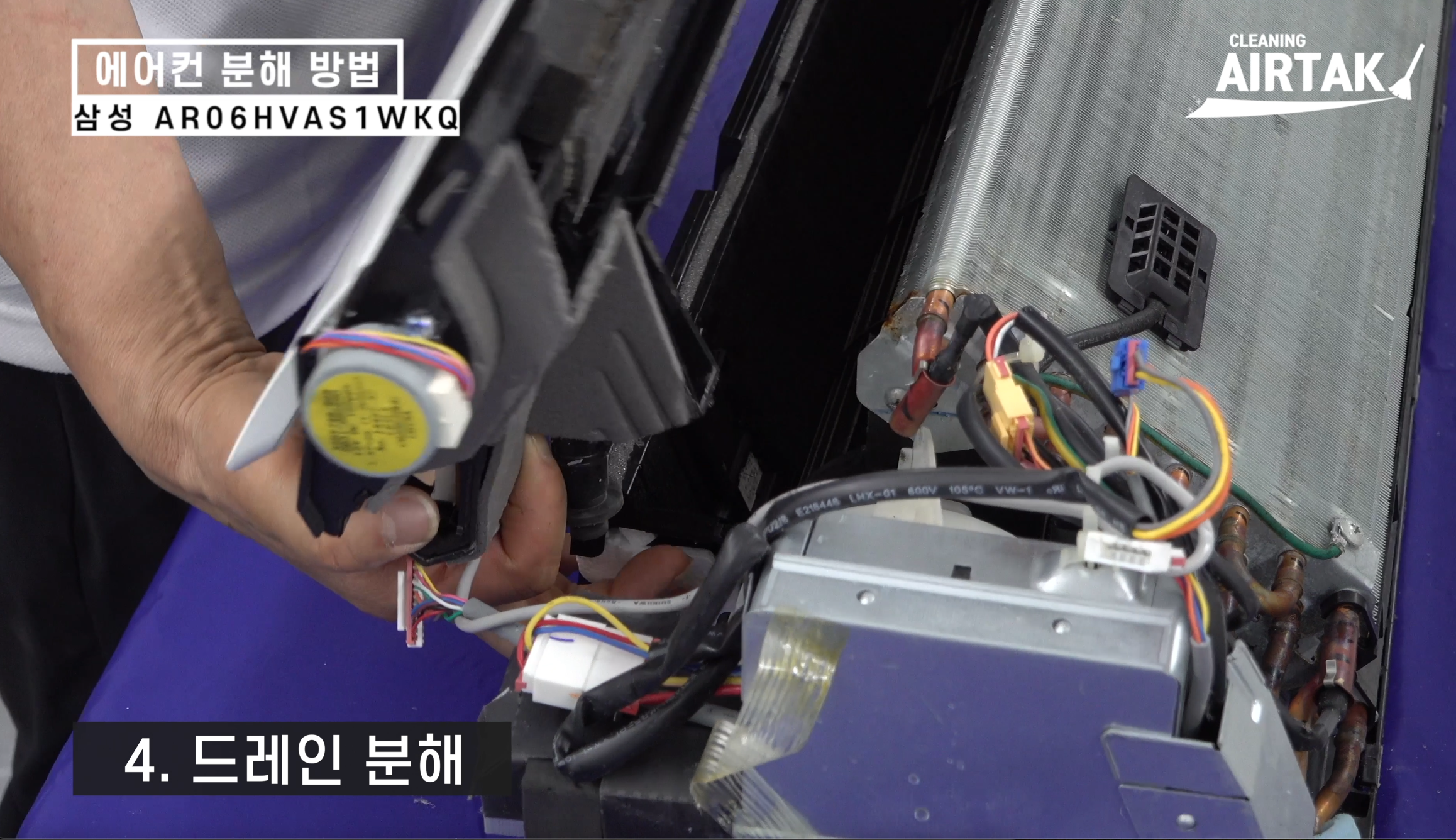

센서 부분을 살짝 들어 올려줍니다.

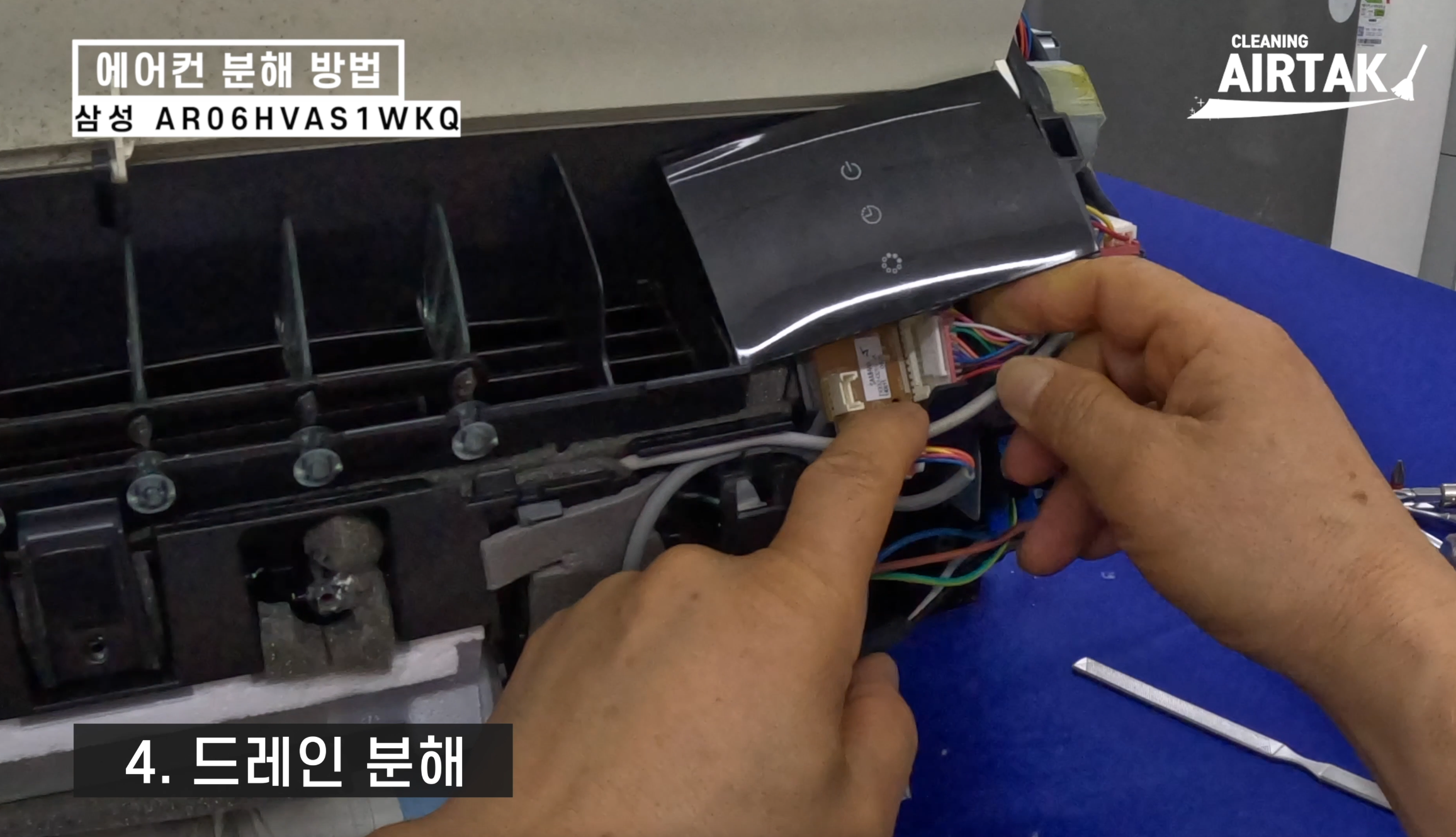

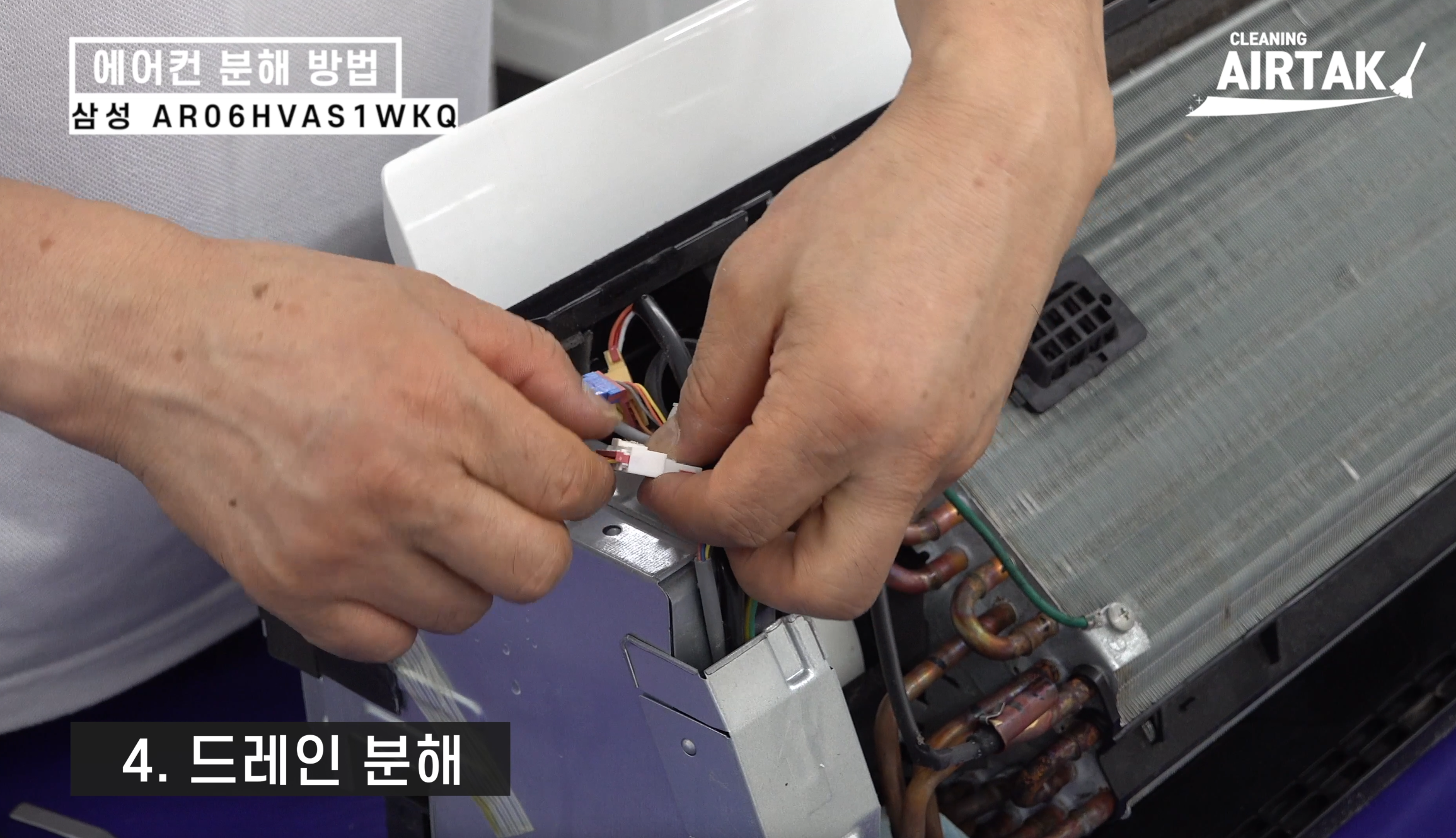

안쪽에 PCB 연결잭을 분리해 주고 다시 커버를 껴 줍니다.

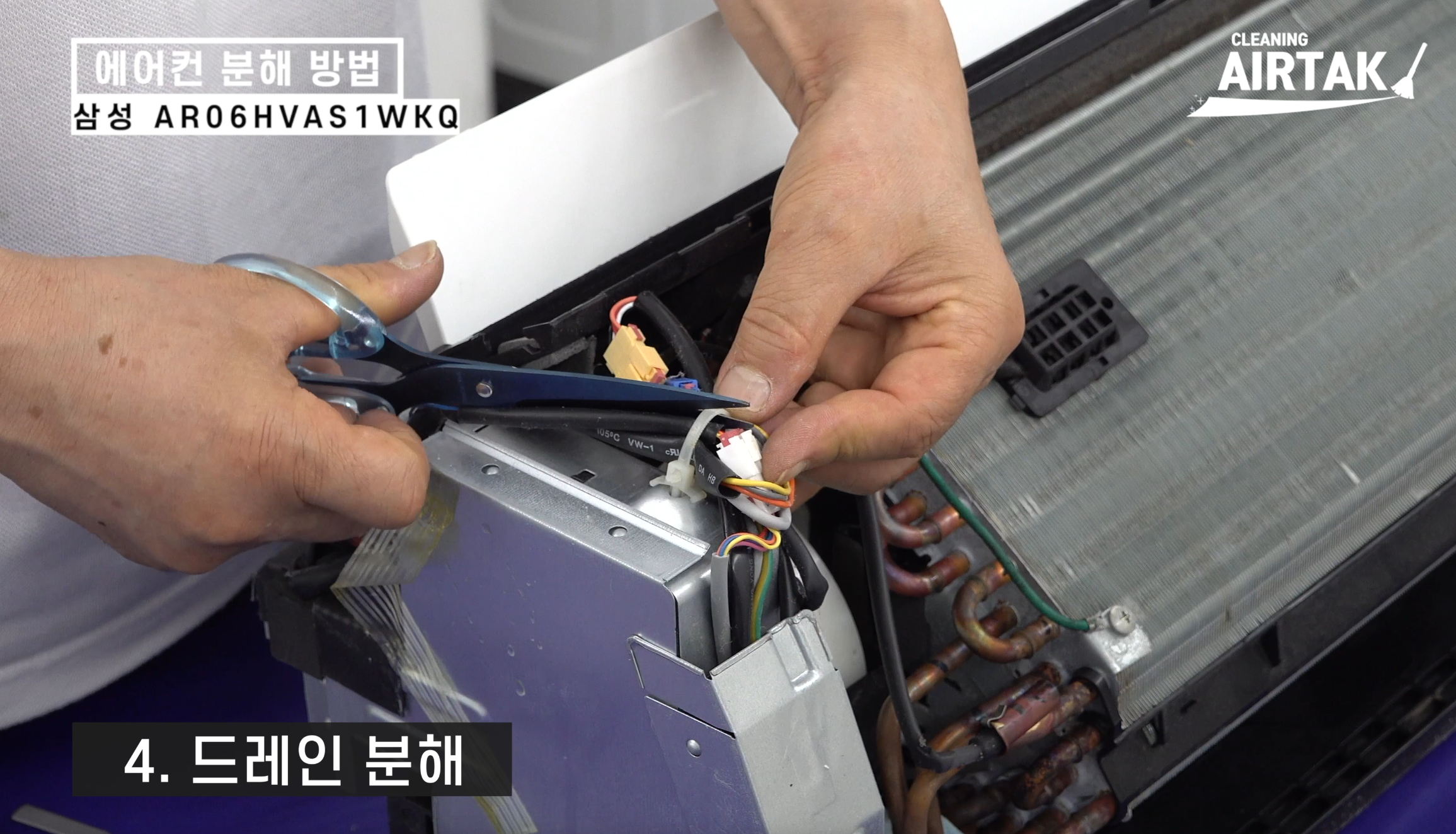

연결 짹을 분리하기 위해 케이블 타이를 잘라줍니다.

청소 후 케이블 타이로 다시 처음과 같이 정리해 줍니다.

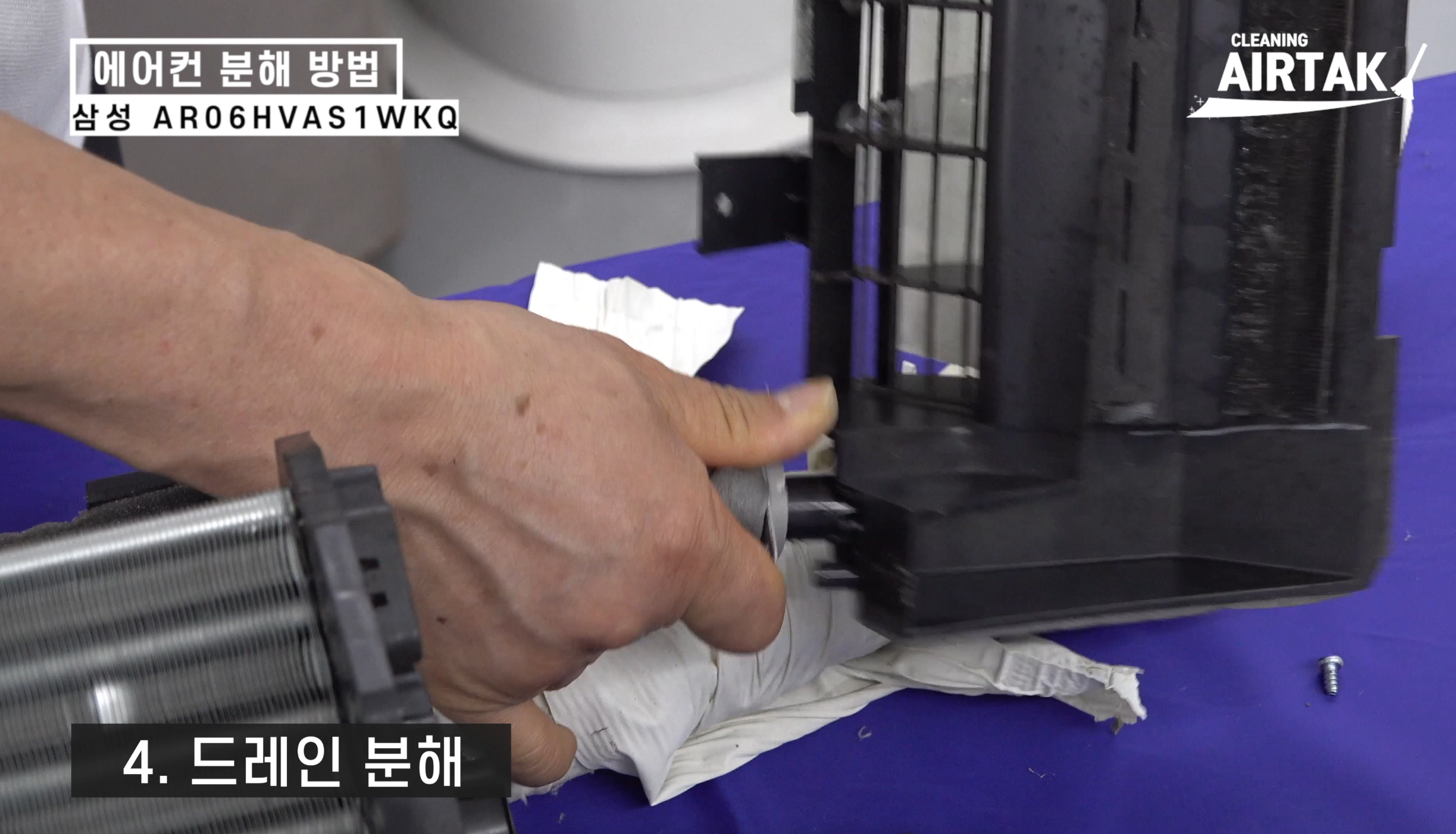

손목을 사용해 드레인을 분리해줍니다.

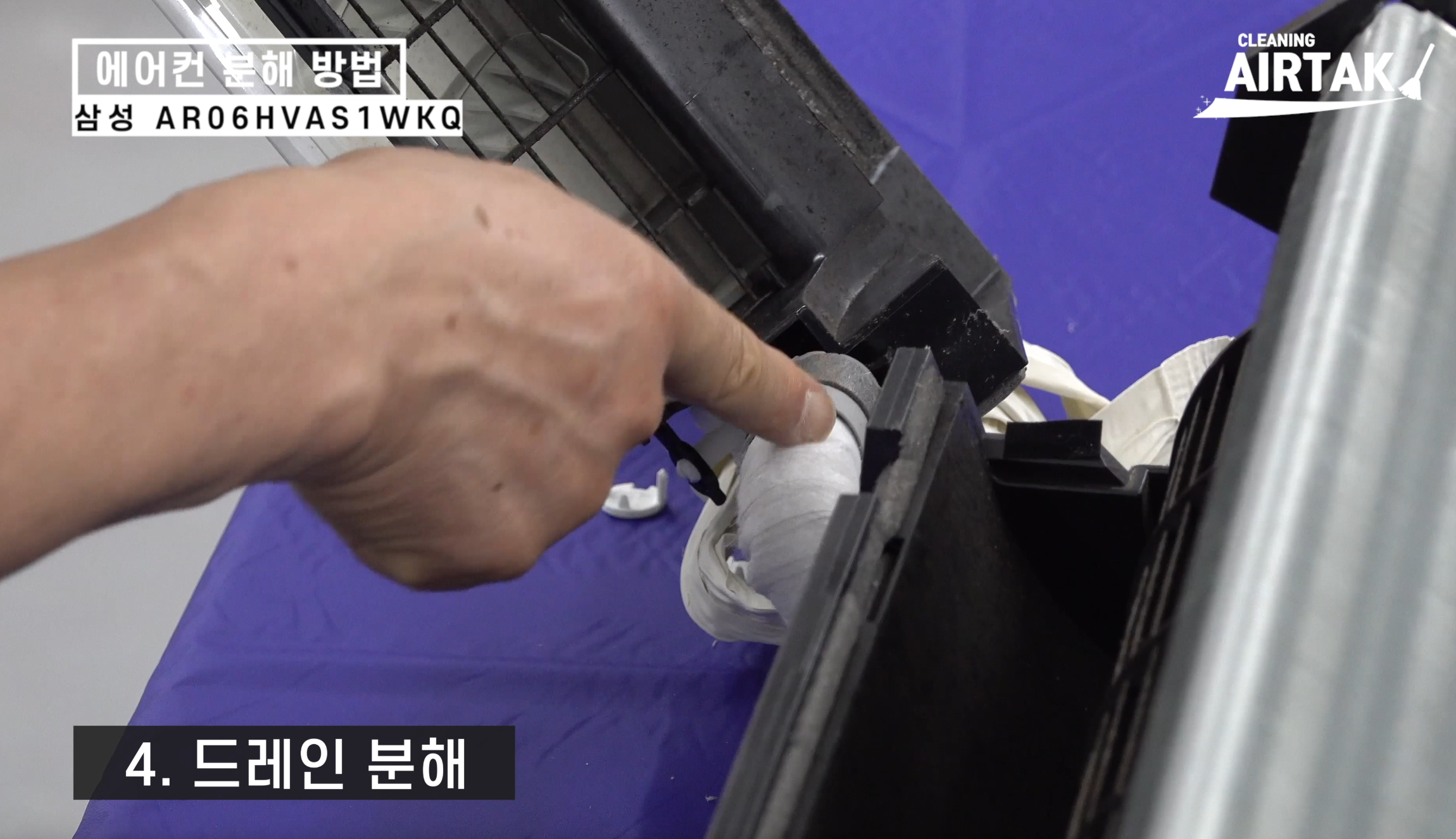

좌측 드레인 부분 안쪽을 보면 드레인호수와 연결된 부분이 보입니다.

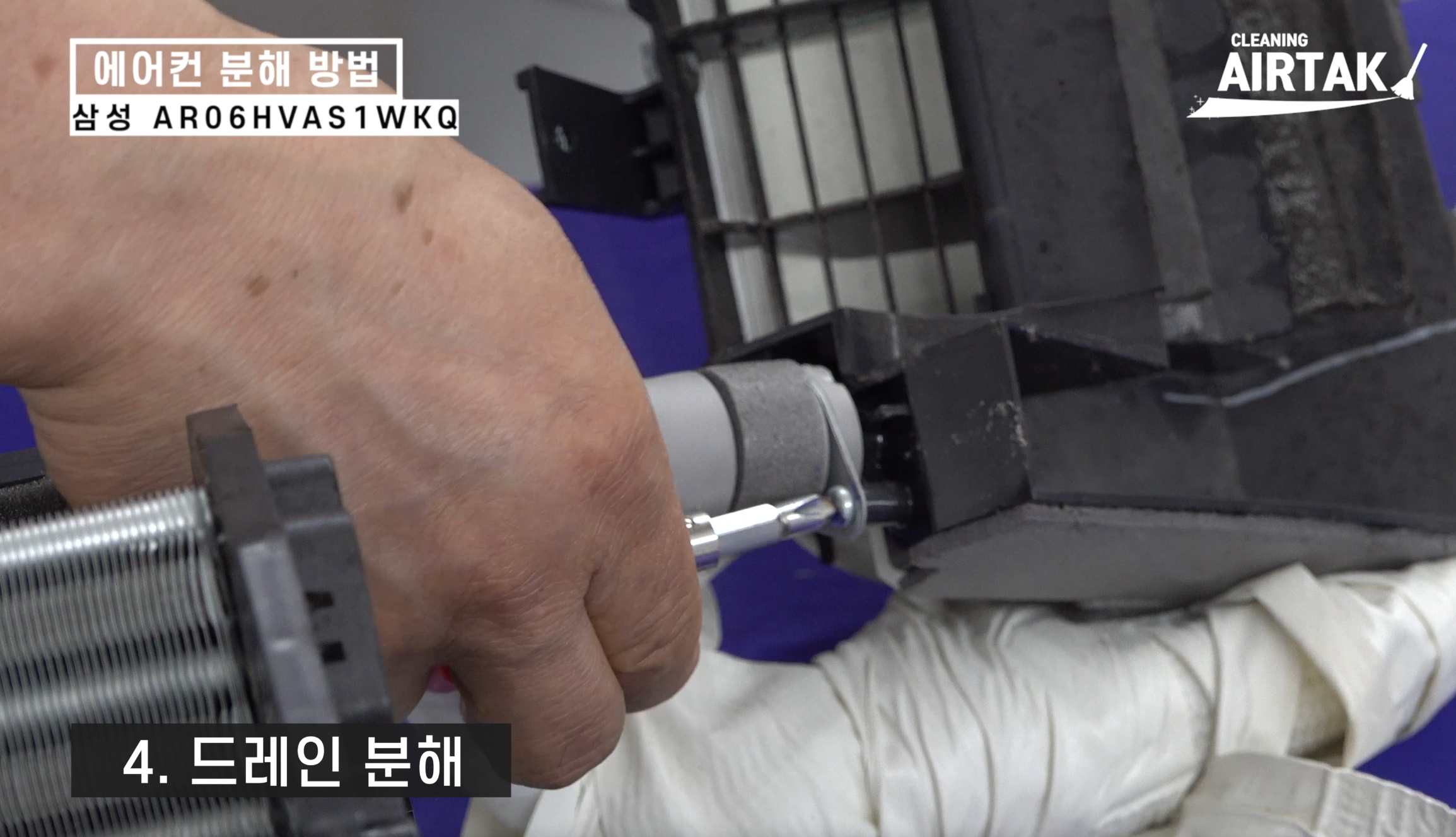

주먹 드라이버를 사용해 연결된 나사를 풀어줍니다.

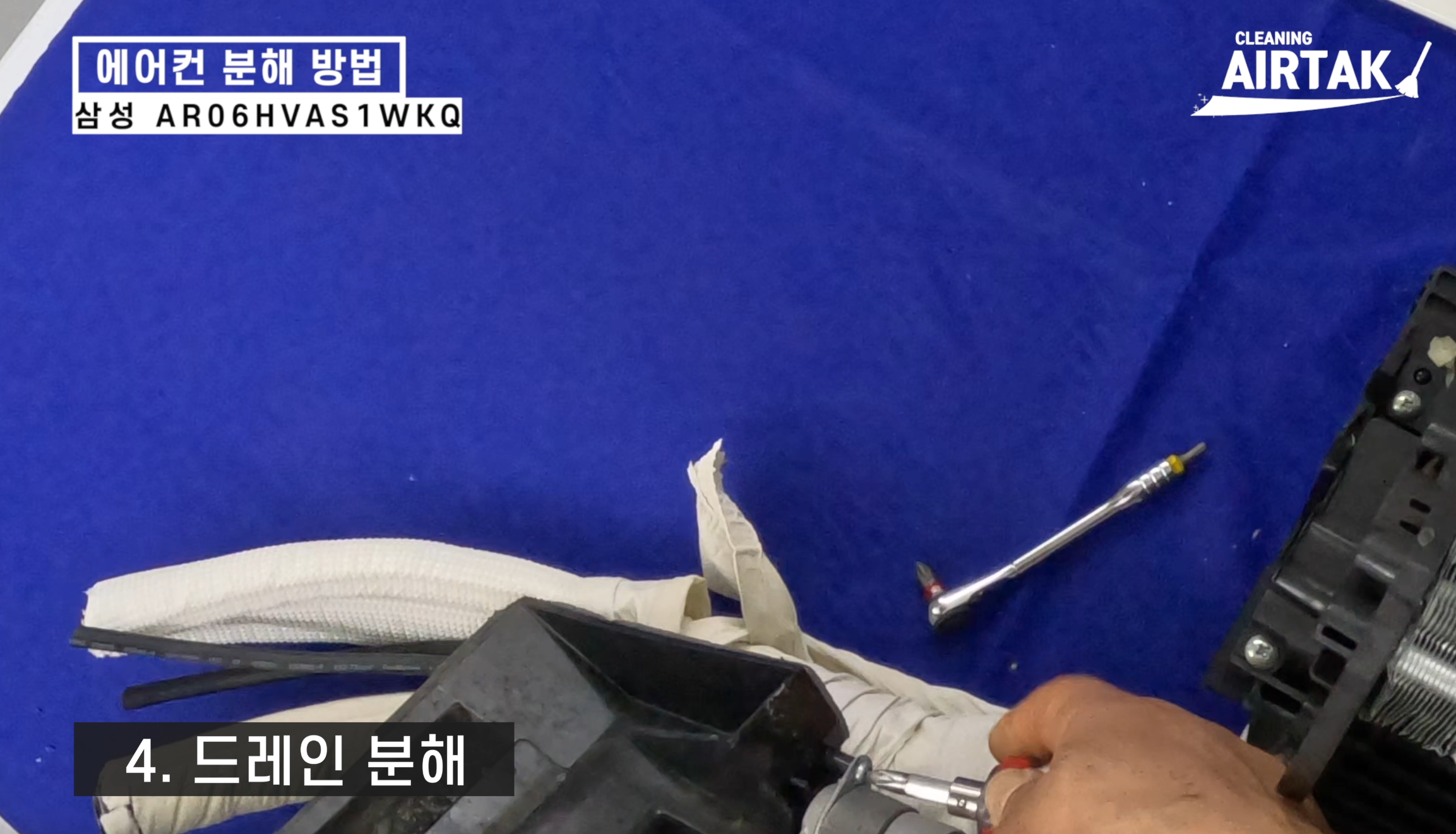

드레인과 호수를 반대방향으로 당겨 분리해 줍니다.



4. 송풍팬 분해

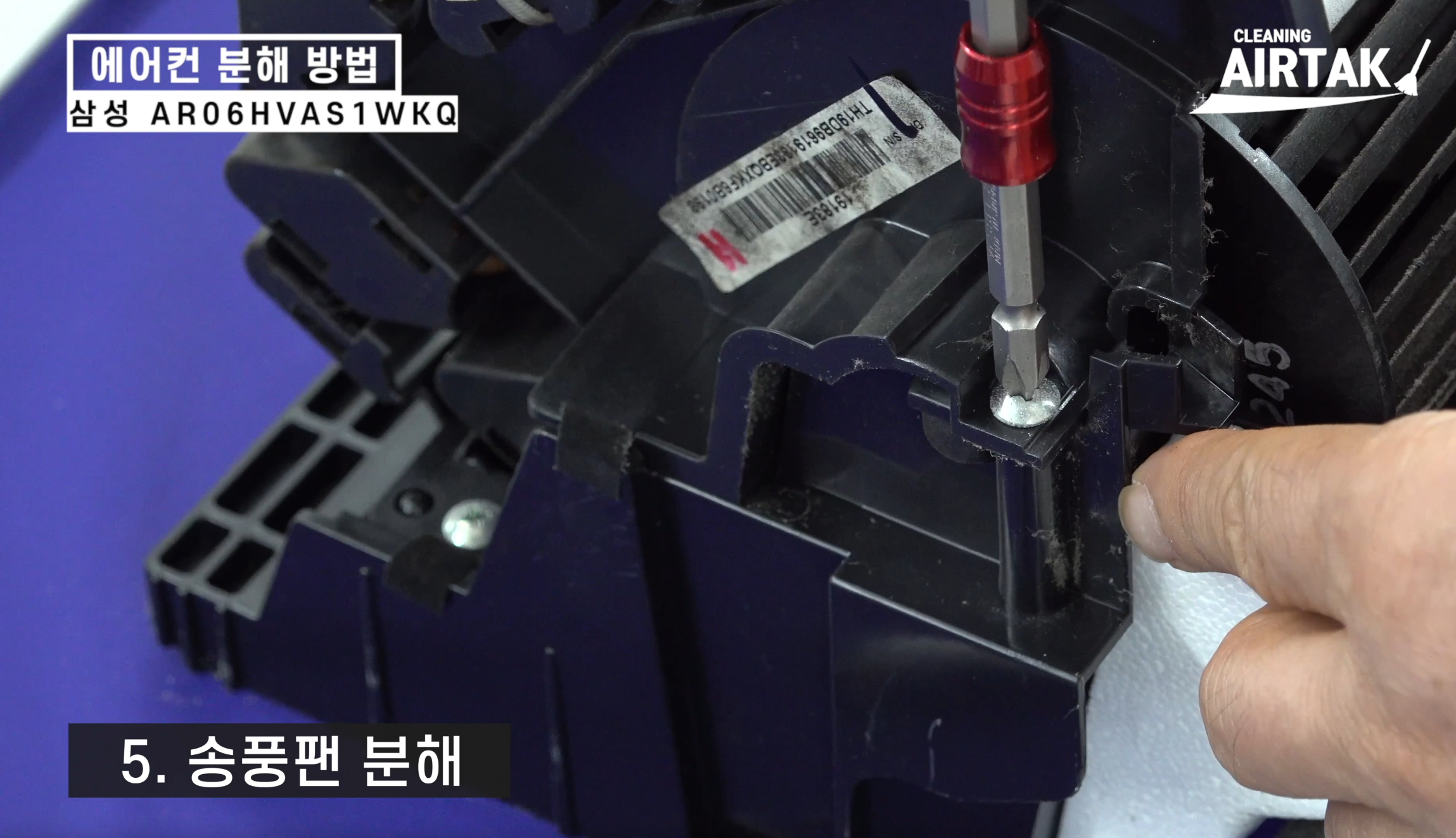

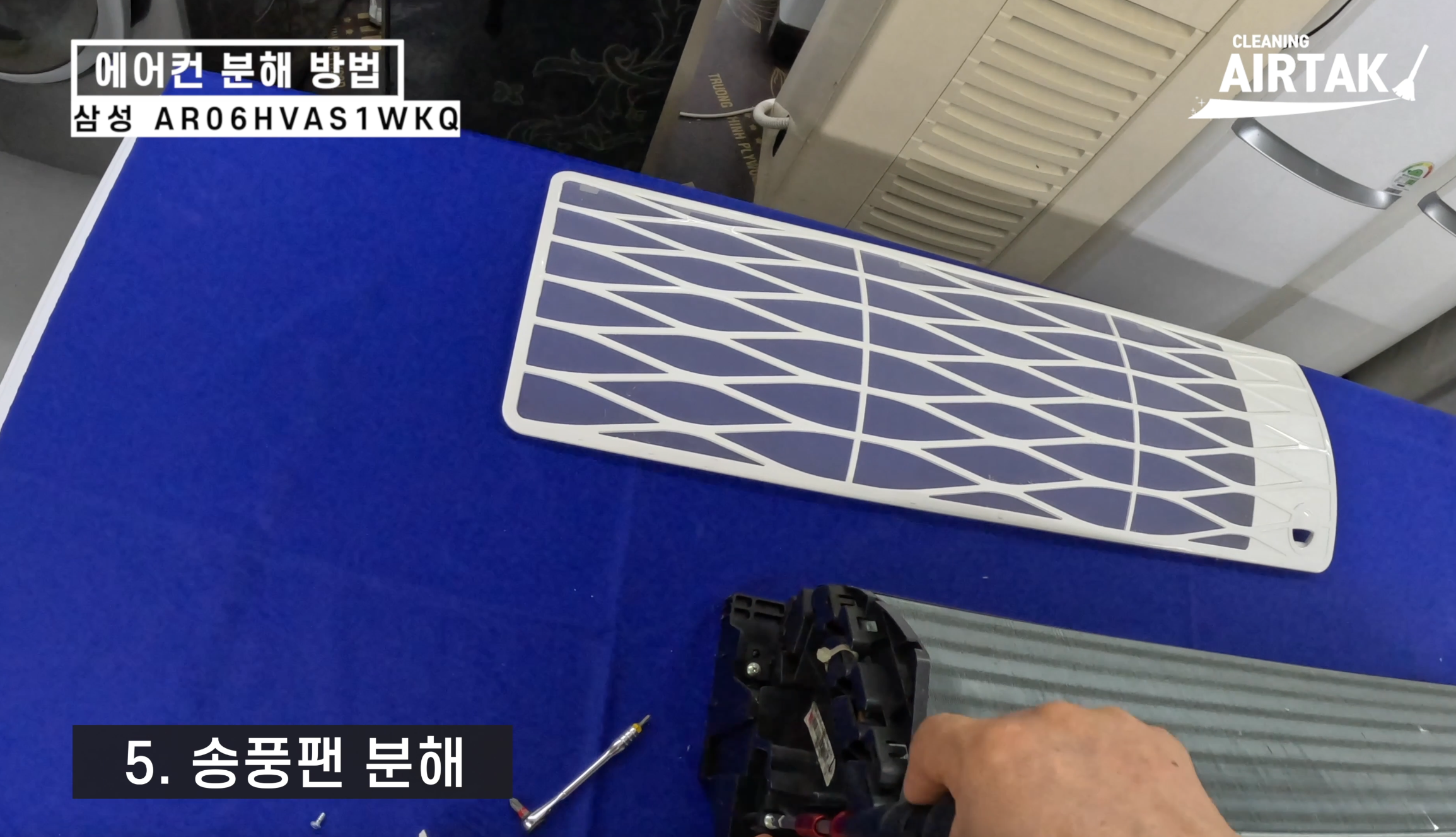

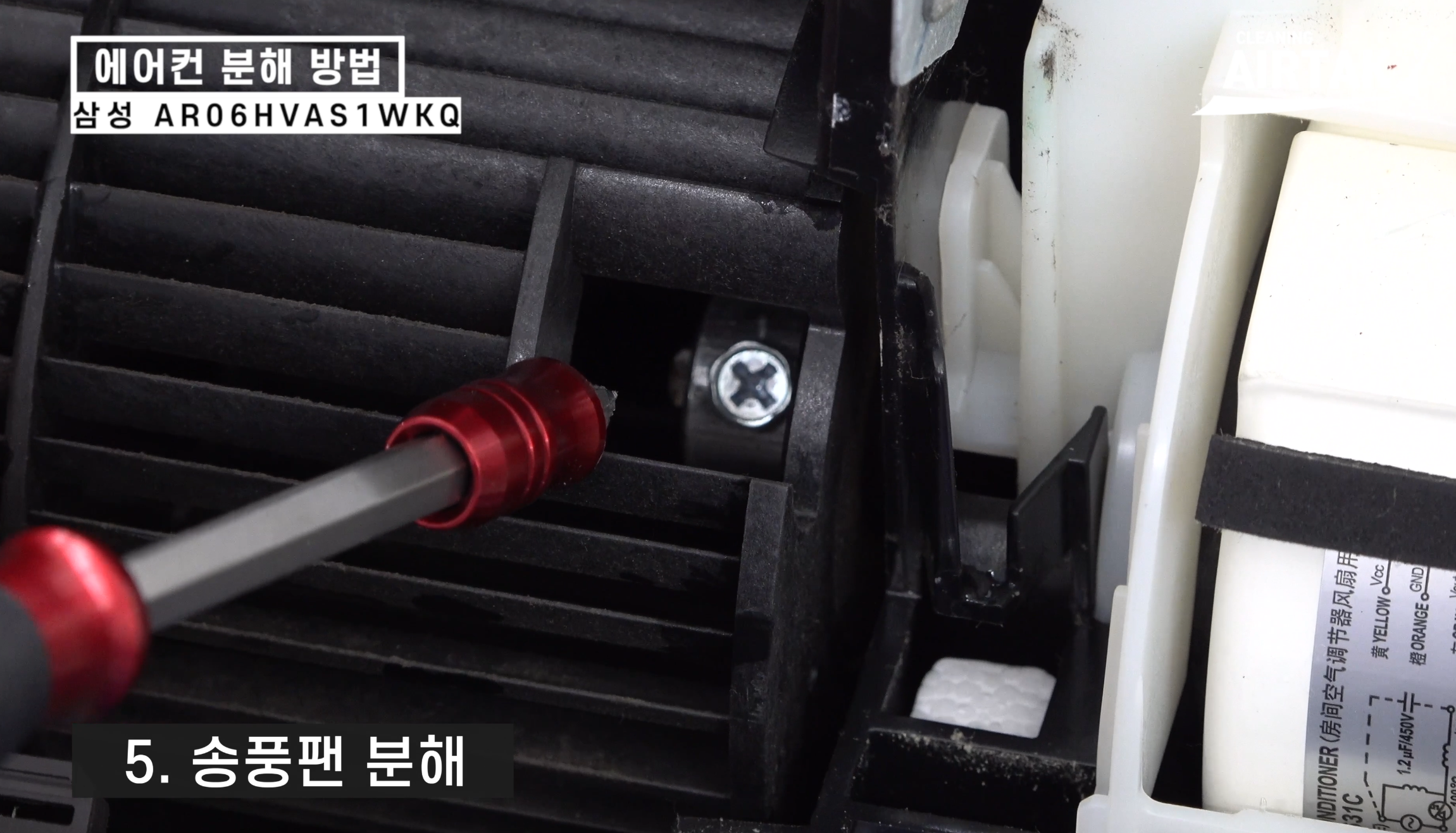

송풍팬 우측을 보면 작은 나사가 보입니다.

이 나사 구멍으로 전동드릴을 사용해 살짝 나사를 풀어줍니다.

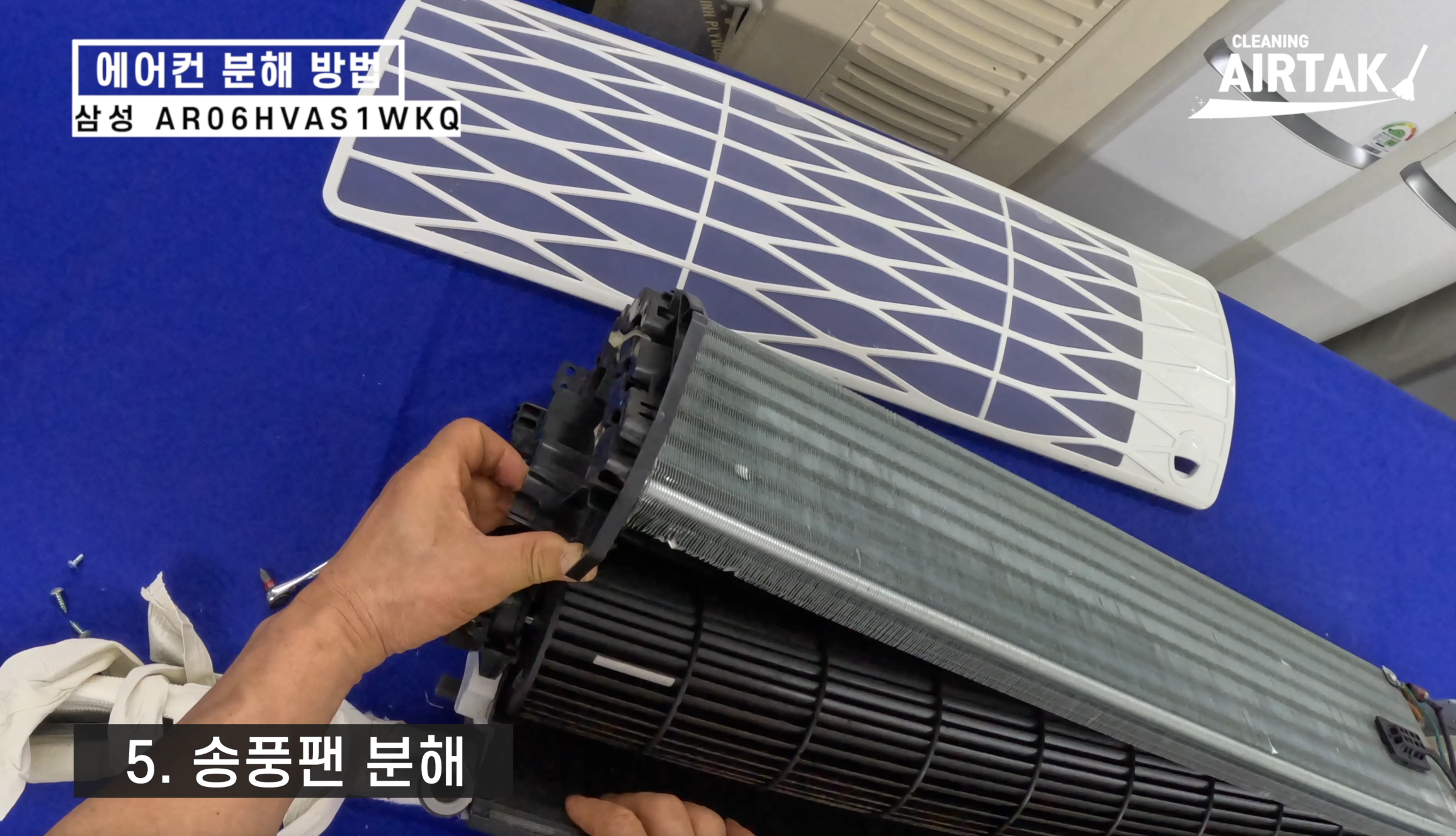

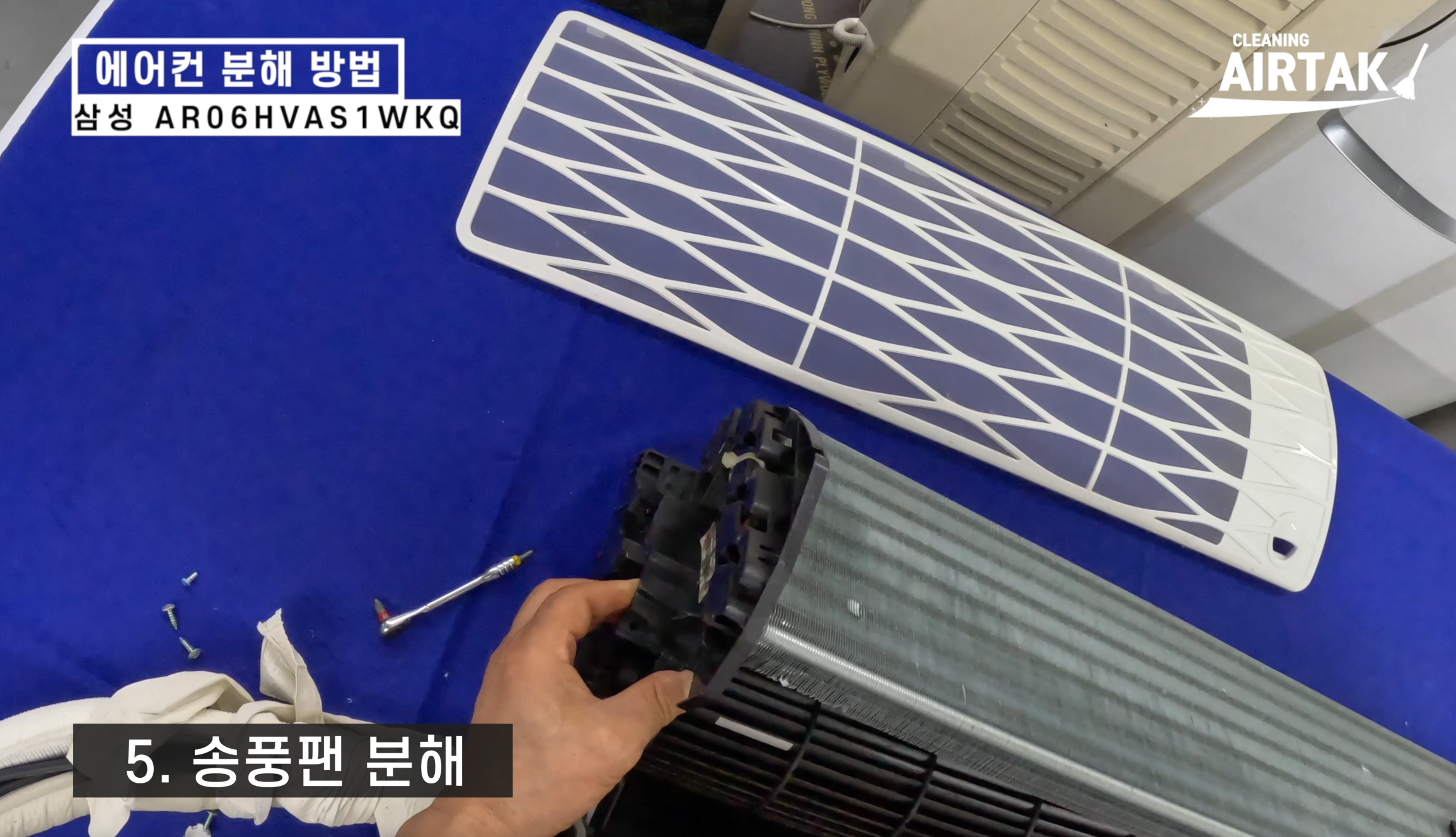

반대쪽에 냉각핀과 송풍팬을 잡고 있는 커버를 분리해줍니다.





살짝 들어올리시면 송풍팬 끝 부분이 보입니다.

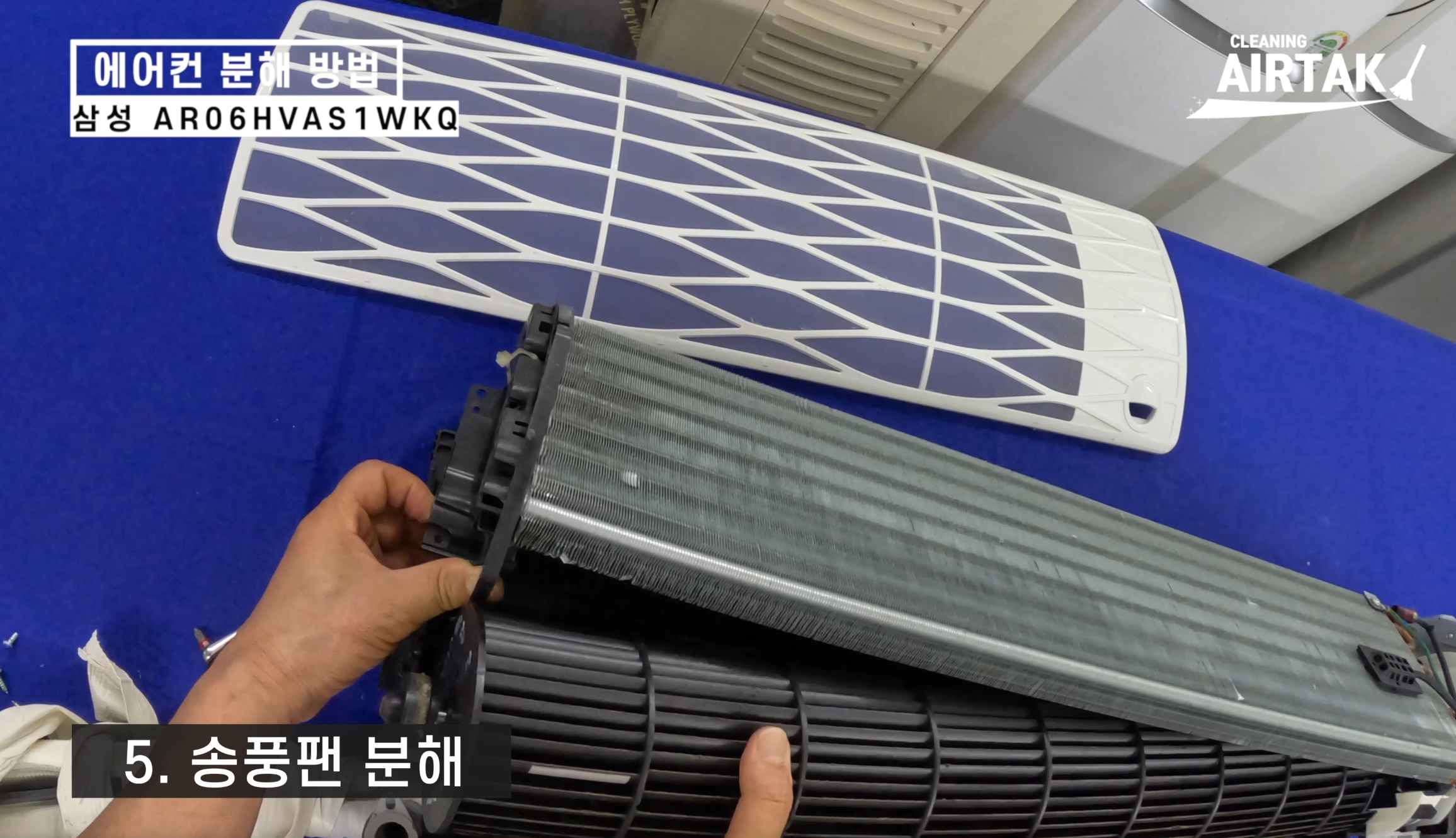

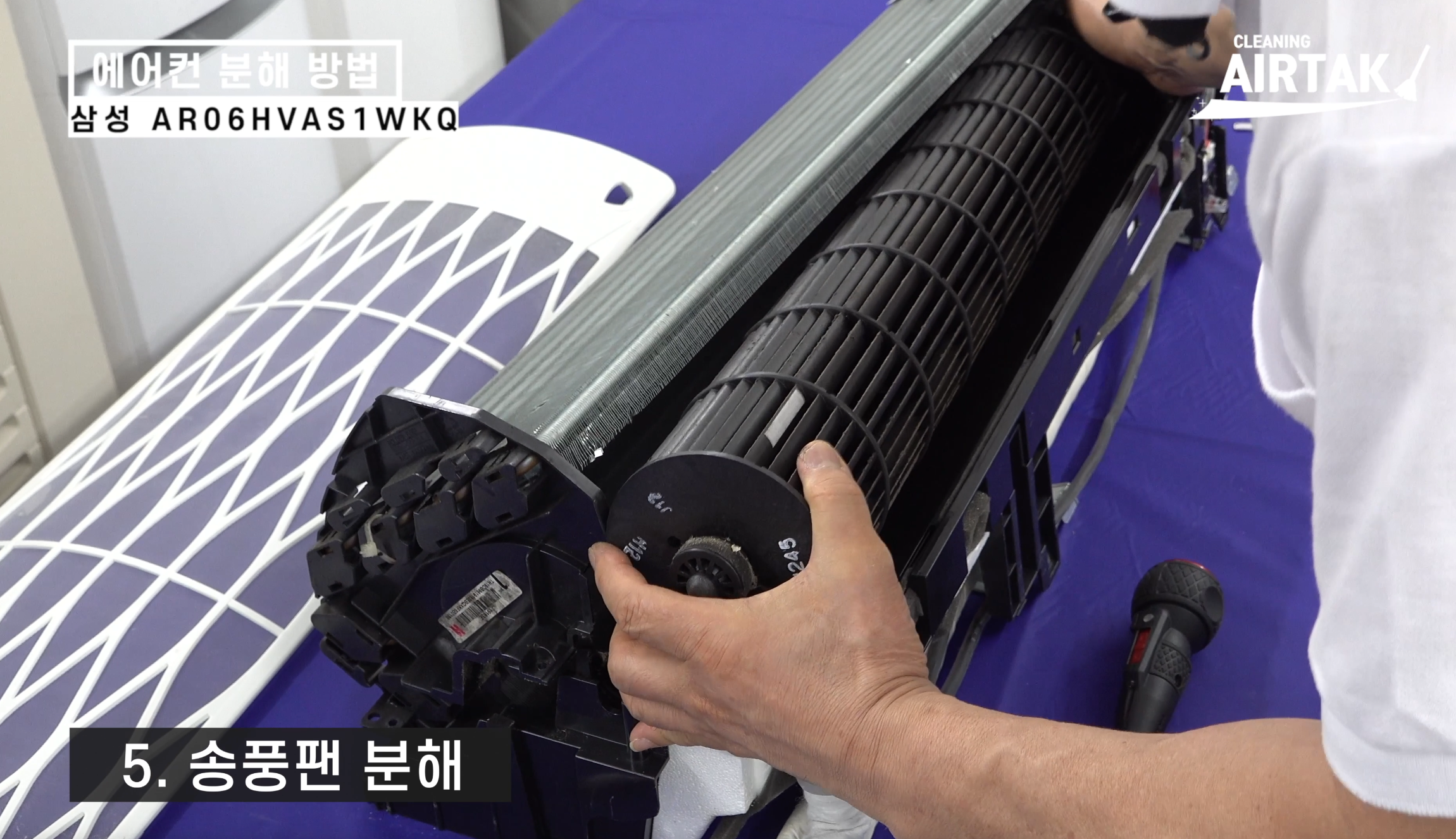

냉각핀을 들어 올린 후에 송풍팬을 당겨 빼내줍니다.



이렇게 하면 삼성 트라이앵글 벽걸이에어컨 분해가 완료됩니다.
